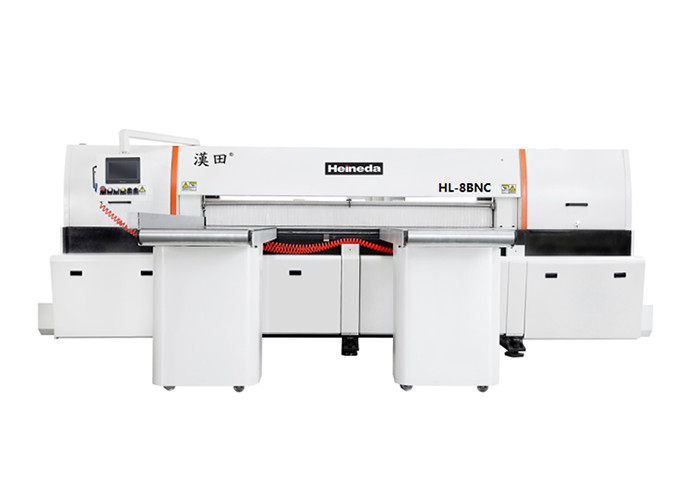

HL-8BNC automatische Sägemaschine für zusammengesetztes Brett-Plastikbrett
Beschreibung
Modell: HL-8BNC automatische Sägeschneidemaschine
▲HL stellt das volle automatische Sägeschneidemaschinemodell von Heineda Company dar.
▲8 stellt die Größe der Sägemaschine, 8 können sawd durch eine Breite von 2600 Millimeter sein dar.
▲BNC stellt diesen Sägeschneider für vollautomatisches Modell dar.
Dieser Apparat kann am Sägen von dicken Kupferblechen, von zusammengesetzten Platten, von Plastikplatten, von etc. angewendet werden.
Technische Spezifikationen und Parameter
Modell | HL-8BNC | |
Sägende Fähigkeit | Schneidlänge | 2600mm |
Ausschnittbreite | 2600mm | |
Schnitt von Höhe | 3 | 160mm | |
Maximum herausgestellte Höhe des Sägeblatts | 163mm | |
Streifen | Hauptleitung sah Motor | Servomotor 30kw |
Strust sah Durchmesser | Ø540mm | |
Hauptsägewellendurchmesser | Ø 38mm | |
Hauptleitung sah Geschwindigkeit | 1500 | 3000 r/Minute | |
Sägen | Gehender Servomotor | 1.5kw |
Vorgeschwindigkeit | Schnell 9 m/Minute | |
Hintere Geschwindigkeit | Schnell 17 m/Minute | |
andere | Automatischer Fütterungsmotor | WECHSELSTROM 2KW |
Luftdruck | ≥5.0 Kilogramm/cm2 | |
Arbeitsraum von der Grundhöhe | 1120mm | |
Werkzeugmaschinenform (Länge × Breite × Höhe) | 5240mm × 6700mm × 2040mm | |
Spannung | 380V / 50Hz | |
Sägende Genauigkeit | Sägende Genauigkeit (verglichen mit dem Sollwert) | ≤ ± 0.3mm |
Vertikalität | ≤ ± 1 ° | |
Wiederholbarkeit | ≤ ± 0.2mm | |
Abhängig von Stellung | Quervertikalität (Sägerichtung) | ≤ ± 1 ° |
Quervertikalität (Fütterungsrichtung) | ≤ ± 1 ° |

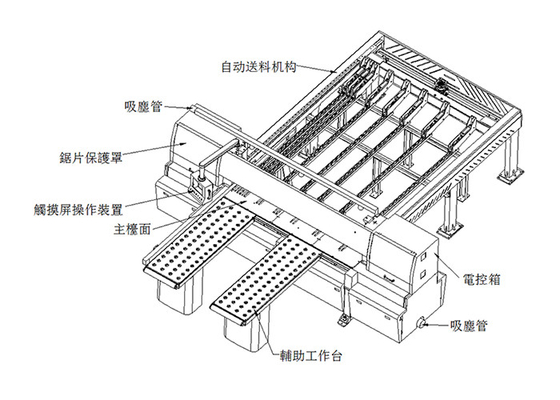

Mechanische Eigenschaften
(1) wird diese Maschine aus den folgenden Hauptteilen verfasst
a. Ausrüstungshauptteil D. Touch Screen | Bedienfeld G. Floating Station
b. GesamtkräuselungsKühlsystem H. des systems E. Sägeblatt
GERÄT C. Automatic Fütterungswerktisch F. Main
(2). Hauptteilstruktur und andere
a. Ausrüstungshauptteil
Das Ausrüstungshauptteil wird aus einem Großrechner, einem Tonerkopf, einem reisenden Mechanismus des Titels, einem Sägeblatt, das Mechanismus festklemmen, und dergleichen verfasst.
(i) Wirt
Der Großrechner nimmt ein Schweißverfahren an und wird gelötet, nachdem er zurückgegangen hat.
(ii) kann angehoben werden
Das Hauptanheben ist mit dem oberen entworfen und parallele doppelte Dias (Taiwans Silber), durch den stabilen Aufzugkopf des Hydrauliksystems, beim Schnitt, das Sägen der Sägen in der Anzeige kann die sägenden Bedingungen von verschiedenen Stärken, beim unter Erzielen von materiellen Sägen erfüllen, dort ist auch eine Ressource, die die Nutzungsdauer des Sägeblatts erhöht. Die Spindel benutzt einen gekapselten Wellenkasten, drei Hochgeschwindigkeitslager (tragend sind Marken SKF/NSK) und verringert das Spindelschlagen. Der Wellenkasten ist dem Schmieröl während der Installation hinzugefügt worden, und Schmieröl wird nicht innerhalb 1-jährigen angefordert. Das Spindelgetriebe wird in einem Multibandgetriebe benutzt.
(iii), Mechanikmechanismus
Der Servomotor, der beim reisenden Hauptmechanismus, beim Zahnstange-Antrieb angenommen wird, und kombiniert das obere und der niedrigere parallele doppelte Laufschieneentwurf, die Hauptträgheit des Kopfes effektiv verringernd, erhöht die glatte Leistung der sägenden Bewegung und verringert effektiv die Verschiebung des beweglichen Felsens, um die gerade Präzision des besten Schnittes zu erzielen. Der Drahtschienenschieber benutzt einen staubgeschützten Schieber (on-line-Schienenmarke Taiwan und hat Ölversorgung konzentriert. Stepless-Geschwindigkeit des Kopfes und des Sägeblatts, entsprechend der tatsächlichen Produktion kann durch den Griff auf dem Touch Screen justiert werden, und die Sägeblattgeschwindigkeit wird justiert.
(iv) Sägeblatt, Mechanismus festzuklemmen
Der doppelte Flansch wird in Verbindung mit der Nuss benutzt, und die Nuss wird festgezogen, um die Nuss festzuziehen, zuschließen das Sägeblatt, das bequem und schnell ist.
b. Gesamtkräuselungssystem
Die zwei-Zylinder-gesteuerte Zahnstangefläche, die Struktur, die integrale piezoelektrische Abdeckungsform, von der oberen Eile, das materielle Niveau schiebt, wird auf dem Tisch gesetzt, bei der Gewährleistung das synchrone piezoelektrische, der Kleinbogen gesägtes genaueres ist. Die Rolle der Gesamtkräuselung ist gut, und die Geräusche werden verringert, die erheblich die Sicherheit des gesamten sägenden Prozesses verbessert. Maschinenstaubvorhang ist außerhalb der Presseabdeckung installiert, die groß Staubdurchsickern verringert.
Fütterungsgerät C. Automatic
Das automatische Arbeitsklammern-Zufuhrgerät wird benutzt, und die zwei-seitigen Schienen der Arbeitsklammer wird aus der geschweißten Stahlträgerstruktur verfasst. Das Servo fährt den doppelten Gang und den Gestell-Antrieb in der linearen Linie (Taiwan) und in einer zwei-ausgerichteten Art mit einer magnetischen Gitter Reichweitengenauigkeit, bis 10 Meter pro Minute. Wenn die flügelige Blattsäge hergestellt wird, solange die sägenden Daten auf dem Touch Screen eingestellt werden, ist es nicht notwendig, das Messer auf dem Messer durch den Betreiber zu schneiden, und die Produktions-Leistungsfähigkeit kann ununterbrochen verwendet werden. Der Fütterungsrahmen ist sicher und kann materielle Operationen fahren nicht kleiner als 2 Tonnen. Der Lastshalter wird von einer Multigruppenpolyurethanrolle gemacht, die für Materialübertragung bequem ist.
d. Touch Screen | Bedienfeld
Elektrisches System nimmt den Bedienfeld- und Screen-Entwurf an, einfach zu benützen, hohe Leistungsfähigkeit. Stellen Sie jeden Funktionsknopf auf dem Bedienfeld ein, um die Betreiberoperation zu erleichtern. Alle Steuerknöpfe sind- auf Touch Screen intuitiv und können in Verbindung stehende Operationen durch die Funktionsknöpfe im Touch Screen durchführen. Gleichzeitig verwendet wählt HL-8BNC auch einen Arbeitsplatzentwurf und einen Arbeitsplatz im Touch Screen, solange eingestellt das, Sägen einer ReihenBlatthöhe und die Sawings, nahe bei dem Blatt, dann der Presse der Lauf auf dem Touch Screen vor. Die Position des sägenden Zyklus bleibt außerhalb der Länge der Blatthöhe, die nicht nur den sägenden Zyklus verringert, aber auch die sägende Leistungsfähigkeit des Reihenblattes verbessert.
e. Kühlsystem
Es wird für die normale Temperatur verwendet, energiesparend und umweltfreundlich und brennt durch die Düse zum Sägeblatt durch und kühlt ab.
f. Haupttabelle:
Der Hauptarbeitsplatz ist das überzogene Chrom, und die Reibung zwischen dem Material und dem Countertop wird auch im Falle der Haltbarkeitsverbesserung verringert.
G. Floating Station:
1. Sich hin- und herbewegende Werktischgröße: 1800 Millimeter (langes) X600 Millimeter (Breite) X2.
2. Die Oberfläche der sich hin- und herbewegenden Tabelle wird mit einer Mehrzahl von Polyurethanuniversalrädern ausgerüstet, und der Betreiber kann das Material leicht auf dem Tisch fördern und verhindert, dass das Blatt verkratzt. Kratzerurteilkriterien: Es gibt keine offensichtliche Note. Auf spezifischen Hinweis kann im Januar 2016 beziehen (das Plattenmaterial, das durch Käufe, dieses Brett produziert wird, wird z.Z. durch Kauf gespart). Wenn das Blatt verkratzt werden kann, werden die Trommeln oder die Umwandlungsausrüstung ersetzt, bis sie nicht ausrangiert ist.
h. Sägeblattschrott:
Der Sägeblatt-Staubbehälter ist ein Abfallgummi.
▲Kreuzungsgreifer:
1. Arbeitsclip-Quantitäts-Standardkonfiguration: 8 mechanische Clip.
2. Jeder Stau wird mit einem Zylinder mit einer Hebelmethode ausgerüstet, und wenn es dem Arbeitsgegenstand gezogen wird, ist es möglich, zu garantieren, dass das Arbeitsmaterial das Blatt festklemmt. Wenn das oben genannte, der Kiefer auf das vordere Tabelle verschoben und rückwärts das Blatt, Bewegungen festklemmt, und die Operation verringert wird.
Anforderungen I. Special für Kunden:
1. Sie können den Grenzmechanismus installieren, um den Betreiber an der Einstellung eines Fehlers in der Blattschnittposition zu hindern.
2. Die hintere Positionierung wird geändert, um zusammenzubauen, kein Integral.
3. Das äußere Schieberad benutzt materiellen Polyurethan, wie Verkratzen des Blattes, wird fortfahren, andere materielle Regelscheiben zu ersetzen oder die Ausrüstung ändert, bis das Blatt nicht ausrangiert ist.
4. Das Gerät muss Genauigkeit sicherstellen, wird es empfohlen, um die Steuermethode des Blattradialsprunges und die Änderung im Zufuhrgerät zu verringern. Die Spindel schlug das ± 0,01 Millimeter (axial); die Flanschendenoberfläche ist ± 0.03mm.
5. Der Spindelzufuhrschieber wird auf die auf das konzentriert Ölrohr gelegt zu werden Ölleitung.
6. Elektrischer Schaltschrank trifft IP54, Stationen des elektropneumatischen Ventils, und Hydraulikventilstationen müssen staubdicht sein.
7. Der Staub, der Gerät auf dem Staubbehälter sammelt, muss optimiert werden, um den optimalen Staubabsaugungseffekt sicherzustellen.
8. Installieren Sie Luftgewehr-Installationshaken.
9. Die Fahrgeschwindigkeit kann, unter Verwendung einer Servogebühr justiert werden, justieren den Dokumentenschritt, und der Griff steuert die Vorschubgeschwindigkeit von 0,9 m/Min.
10. Erhöhen Sie die PLC-Zählungsfunktion. (Aufzeichnung die Anzahl von Sägeschneidern)
Produktanzeige
Mechanischer Standard
Sägewirt | 1 Satz | |
Automatisches Fütterungssystem | 1 Satz | |
Vorderer Werktisch (mit Ball) | 2 Sitze (ein Satz des Beweglichen) | |
Ersatzteile | Eine Reihe (sehen Sie Kasten) | |
Vor-Ort-Installation | Müssen Sie Hebezeug und allgemeine Werkzeuge, Lieferantenanleitungsinstallation, Bedarf zur Verfügung stellen zu unterstützen | |
Entstörung vor Ort | Lieferantenanleitung | |
Training vor Ort | Lieferanten sind für Ausrüstungsoperation, elektrische Prinzipien, technisches Training notwendiger Wartung etc. verantwortlich | |
Annahme vor Ort | Beide Parteien sind verantwortlich | |
Technische Daten (Lieferung mit Ausrüstung) | Zertifikat | 1 Kopie |
Bedienungsanleitungen | 1 Kopie | |
Ladeliste | 1 Kopie |
Hauptteile brennen vorbildliche Liste ein (hier nur als Referenz, spezifisch entsprechend elektrischer Steuerung)
Seriennummer | Elektrischer Name | Elektrisches Modell | Quantität | Ursprung | Marke |
1 | Energieleistungsschalter | EZD100E3100N | 1 | Frankreich | Schneider |
2 | Elektromagnetischer Kontaktgeber | LC1D09M7C AV220V | 3 | Frankreich | Schneider |
3 | Elektromagnetischer Kontaktgeber | LC1D18M7C AC220V | 1 | Frankreich | Schneider |
4 | Heißes Überlastrelais | LRD07C 1,6 | 2.5A | 1 | Frankreich | Schneider |
5 | Heißes Überlastrelais | LRD10C 4 | 6A | 1 | Frankreich | Schneider |
6 | Zwischenrelais | RXM2CB2BD | 15 | Frankreich | Schneider |
7 | Sicherung | FUSE-6A | 3 | China | |
8 | Schaltnetzteil | NES-200-24 8.8A | 1 | Taiwan | Ming Wei |
9 | Steuertransformator | NSK-1.0 AC380/220/3P/1.0KVA | 1 | China | Thailändisch |
10 | Näherungsschalter | PM12-04N | 7 | Japan | Omron |
11 | Begrenzungsschalter | YBLX-ME/8108 | 2 | China | Thailändisch |
12 | Netzschalterverschluß | XB-BG21C | 1 | Frankreich | Schneider |
13 | Leistungsmesser | XB2 BVM1C AC220V | 1 | Frankreich | Schneider |
14 | Laufknopf mit Licht | XB2 BW33B1C (grünes) DC24V | 1 | Frankreich | Schneider |
15 | Gelber flacher Knopf | XB2-BA51C (1NO) | 1 | Frankreich | Schneider |
16 | Notknopf | XB2BS542C (1NC) | 1 | China | |
17 | Ausschweifender Glanz | SZL-803/150 | 2 | China | |
18 | Ventilator | AXIALGEBLÄSE AC220 21W | 1 | China | |
19 | Mehrschichtige Polizeilampe | LTA-205TJ3 DC24V | 1 | China | |
20 | Programmierbare Prüfer | CP1H-X40DT-D | 1 | Japan | Omron |
21 | RS-232C Schnittstelle | CP1W-CIF01 | 1 | Japan | Omron |
22 | Touch Screen | TK6100IV5 10-Zoll-Farbe | 1 | Taiwan | Wiun-Zange |
23 | Kodierer | E6B2-CWZ6C 2000P/R | 2 | Japan | Omron |
24 | Stabilisierter Potenziometer des Einlasses | Mexic0 | 2 | China | |
25 | Pneumatisches Magnetventil | TG2521-08 DC24V | 6 | Taiwan | AirTAC |
26 | Hauptbewegungsinverter | 37kw | 1 | China | Semimma |
27 | Zufuhrservomotor | 2.0kW | 1 | Japan | Matsushita |
28 | Hauptmotor | 30kw | 1 | China | Semimma |
29 | Gehender Motor | 1.5kW (WECHSELSTROM) | 1 | Japan | Matsushita |
30 | Piezoelektrischer Zylinder | SC80-265 | 2 | Taiwan | AirTAC |
31 | Staubdichter Zylinder | MF32-75 | 2 | Taiwan | AirTAC |
32 | Sich hin- und herbewegender Zylinder | ACQ63-10 | 16 | Taiwan | AirTAC |
33 | Spindellager | 6209 | 3 | Die Schweiz | SKF |
34 | Handfangender Zylinder | Si63-150 | 8 | Taiwan | AirTAC |
35 | Fütterungsschieber | HGW35 | 2 | Taiwan | Hiwin |
36 | Anhebender Schieber | HGL35-CA | 4 | Taiwan | Hiwin |
37 | Gehender Schieber | HGL35-HA | 4 | Taiwan | Hiwin |
Verbrauchbare Stückliste
Einzelteil | Produktname | Spezifikationen/Modell | Ursprung | Einheit | Dosierung | Stückpreis RMB (einschließlich Steuer) | Lieferung | Anmerkung |
1 | Multi-Keil | PL-1475 | Inländische Produktion | 根 | 1 | 300 | 10 Tage | Nicht in der Garantie |
2 | Sägeblatt | Das innere Loch ist 38mm, der Außendurchmesser ist 540mm, die mit einer Stärke von 5.00mm bis 8.00mm installiert sein können. | Na | Na | Na | Na | Kaufpartei | Nicht in der Garantie |
3 | Fängerabflussrinnengummi | 4400 * 110 * 6,0 | Import | 件 | 2 | 1.200,00 | 10 Tage | Nicht in der Garantie |
4 | Drücken des Haubenzylinders | SC80-225 | AirTAC | 件 | 2 | 455 | 20 Tage | Garantie ein Jahr |
5 | Staubdichter Zylinder | MF32-75 | AirTAC | 件 | 2 | 268 | 20 Tage | Garantie ein Jahr |
6 | Handgreiferzylinder | Si63-125 | AirTAC | 件 | 8 | 326 | 20 Tage | Garantie ein Jahr |
7 | Sicherung | RT18 | 32 | Inländische Produktion | 只 | 2 | 8 | 10 Tage | |
8 | Accessive-Zylinder | ACQ63-10 | AirTAC | 件 | 24 | 180 | 20 Tage | Garantie ein Jahr |
9 | Spindellager | 6209 | SKF | 只 | 3 | 450 | 10 Tage | Garantie ein Jahr |
10 | Hydrauliköl | 46 # anti-Prägehydrauliköl | Chinesische Mauer | L | 40 | Garantie ein Jahr | ||
11 | Polyurethanuniversalrad (oder das Restmaterialrad ersetzen) anderer nicht-eingestufter Kaufplatten) | 50 * 30 | Inländische Produktion | 只 | 160 | 20 | 10 Tage | Die Polyurethanradfarbe ist (白), Garantie für ein Jahr lichtdurchlässig, wenn Sie andere Materialien ersetzen müssen, ob über die Qualitätsgarantie von beiden Parteien verhandelt wird |
Anmerkungen: Der Preis ist Tagespreis, und das tatsächliche Geschäft ändert mit Preisschwankungen.
