Produktdetails:
Zahlung und Versand AGB:
|
Modus: | VH500 | sägende Kapazität: | Kehlhöhe: 400mm, Bügeltiefe: 580mm |
---|---|---|---|
Hydraulikmotor: | 0,75 Kilowatt (Taiwan) | Säge-Band-Motor: | 11KW TECO |
Sägegurt-Spannmethode: | Hydraulisches automatisches Spannen | Sägevertikalität: | ≤0.5mm |
Hervorheben: | Vertikales Band CNC 0.75KW sah,0.75KW automatisches vertikales Band sah |
Sah vertikales Hochgeschwindigkeitsband VH500 Maschinen-Band-Säge-Maschine
Ausrüstungsüberblick
Bekannt als der genaue Sägemaschineplanlieferant, develûped Heineda von der traditionellen Ausrüstung, halb--autocontrol Maschinerie zur automatischen Maschinerie der digitalen Steuerung und wird von über 100 Arten von selbst- - erforschte anddeveloped Ausrüstung besessen. In der Herstellung der genauen sägenden Maschinerie des Aluminiums, haben Heineda-Produkte wonrecognition von einer Reihe von Luftfahrt-, Militär- und Zivilgeräteherstellern im China-Festlandmarkt.
Modell: Sah vertikales Hochgeschwindigkeitsband VH500
▲VH steht für das vertikale Bandsägemaschinemodell von Hantian Company.
▲500 stellt die sägende Kapazität der Sägemaschine dar
Maximale sägende Höhe Φ400mm;
Maximale sägende Breite 500mm;
Die maximale sägende Bügeltiefe ist 580mm.
Wenn eine Klammer im Rahmen des Werktischs hinzugefügt wird, kann diagonaler Ausschnitt durchgeführt werden.

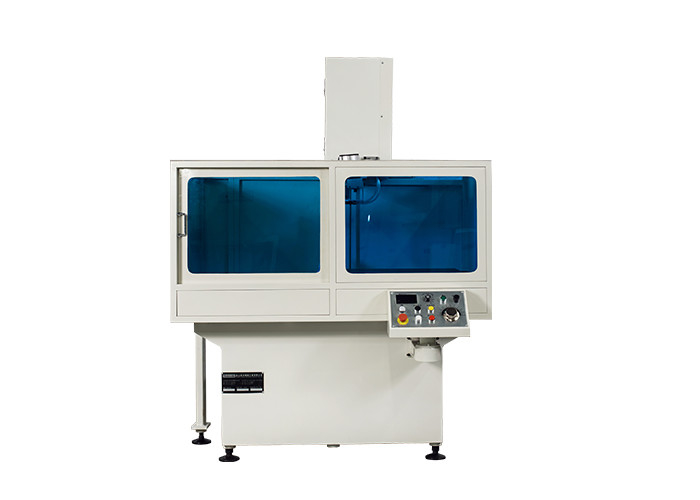

Ausrüstungs-Wiedergabe
Die technischen hauptsächlichparameter
Projektname | Sah vertikales Hochgeschwindigkeitsband VH500 |
sägende Kapazität | Kehlhöhe: 400mm, Bügeltiefe: 580mm |
Säge-Bandgeschwindigkeit | 500~2000m/min (Frequenzumsetzungs-Geschwindigkeitsregelung) |
Säge-Band-Spezifikationen | 34 Breite X 1,1 Länge der Stärke X5560 (Millimeter) |
Sägegurt-Spannmethode | Hydraulisches automatisches Spannen |
Sägegurt-Führerweise | Die justierbare festklemmende Rolle, sah zurück Wolframstahlunterstützung |
Säge-Flaschenzug-Spezifikationen | Durchmesser 630, 7075T651, stark anodisiert |
Sägebogenspezifikationen | Gruppenschweißen der Stahlplatte Q235, Entspannungsbehandlung, Präzisionsbearbeitung, ungefähr 2 Tonnen wiegend |
Säge-Band-Motor |
11KW TECO |
Hydraulikmotor | 0,75 Kilowatt (Taiwan) |
Kühlverfahren des Sägegurtes | Kühlsystem des Quasi-trockenen Luftdruck-Ölnebels |
Hydraulikölkapazität | 50L (unabhängige hydraulische Station) |
Leistungsbedarf | Phase 3 X 50Hz 380V X |
Verteilerkasten | Unabhängiger Verteilerkasten (IP55), gelegen auf der Seite der Maschine |
Operationskasten | Entwurf und Front der Maschine, bearbeitet mit Knöpfen und Geschwindigkeitsregelungsgriffen |
Sägevertikalität |
≤0.5mm |
Genauigkeitsflachheit |
≤0.5mm |
Ausrüstungszusammensetzung und -eigenschaften
Das Band sah wird verfasst hauptsächlich aus einem Sägerahmen, einer Basis, einem Sägerad, einem Getriebeteil, einer Sägegurtführerradgruppe, einem überschüssigen Förderer, einem Hydrauliksystem und einem elektrischen Kontrollsystem.
Beschreibung von Hauptteilen des vertikalen Bandes sah VH500
Das Band sah wird verfasst hauptsächlich aus einem Sägerahmen, einem Sägerad, einem Getriebeteil, einer Sägegurtführerradgruppe, einem überschüssigen Förderer, einem Hydrauliksystem und einem elektrischen Kontrollsystem.
Das Sägeradteil wird von 7075T6 ausdehnte die Aluminiumplatte gemacht, stark anodisiert. Nach der Verarbeitung wird es durch dynamische Balance, mit guter Leistung, hohe mechanische Eigenschaften korrigiert und kann den Hochgeschwindigkeits- und hochfesten Lasten widerstehen.
Das Getriebeteil angetrieben durch den TECO-Frequenzumsetzungsmotor, um den aktiven Flaschenzug zu fahren, um sich zu drehen, dadurch fährt man den Sägegurt, um an der hohen Geschwindigkeit zu laufen. Die Geschwindigkeit des Sägegurtes wird durch den Frequenzumsetzer justiert, um die Ertragrevolutionen des Motors zu steuern und wird durch das digitale Meter angezeigt.
Alle Sägegurt-Radsatzlager- und -Schlüsselkomponentelager werden von NSK-Produkten hergestellt.
Der Reiseschalter wird benutzt, um zu ermitteln, ob die Spannung anormal ist, und die Maschine stoppt automatisch, wenn die Abweichung anormal ist. Das passive Rad nimmt elektromagnetische Bremse an. Wenn Abweichung auftritt, die stabilen Drucktaten auf der Bremsscheibe, zum der Rotation des Sägerades zu steuern.
Das hydraulische Teil nimmt eine unabhängige Pumpstation an und wird durch ein zentralisiertes Magnetventil gesteuert. Alle Magnetventile werden von Taiwan-Produkten hergestellt. Außer den Teilen, die mit Schläuchen angeschlossen werden müssen, alle werden sie durch Stahlrohre angeschlossen, um Druckverlust effektiv zu verringern.
Der Getriebemechanismus der Sägemaschine ist genau ausgeglichen und korrigiert, um die Erschütterung herabzusetzen und zu garantieren, dass der Sägegurt nicht einfach zu brechen ist.
Das Führerteil des Sägebandes nimmt das Festklemmen von Rollen, einer, die an der Spitze eingestellt werden und von anderer an, werden die Rollen vom legierten Stahl hergestellt und sind Präzisionsboden nach Oberflächennitrierungsbehandlung, mit hoher Präzision und guter Verschleißfestigkeit.
Die Antriebsrolle des überschüssigen Förderers ist mit einer Vollwelle entworfen, um keinen Bruch während des normalen Gebrauches sicherzustellen; das Rollenlager nimmt doppelseitiges Siegellager an, um den Eintritt von Aluminiumchips zu vermeiden und die Nutzungsdauer zu verbessern.
Heineda-Service
Für die Produkte, die durch die Vertragsausrüstung produziert werden, arbeitet Heineda mit dem Kunden zusammen, um die Qualität der Ausrüstung während der Ausrüstungsannahmeperiode zu identifizieren und zu prüfen.
Die Einrichtung des Teillagers.
Innerbetriebliche Service-Einleitung
Regelmäßiger freier Rückholbesuchsservice
Komplettes schlüsselfertiges Projekt (Prozess, Management, Wartung, Training, Produktion)
Stellen Sie ein dreiniveauwartungssystem her.
Freier Software-Upgrade-Service.
Antrag für einleitende Baupläne.
Erreichte einige Patentzertifikate
