Jiangsu Heineda Machinery Industrial Co.,Ltd
Startseite ProdukteCnc-Rundschreiben sah

Schneidlänge 3800mm Cnc sah Schneidemaschine für Aluminiumplatte HL-12BNC

China Jiangsu Heineda Machinery Industrial Co.,Ltd zertifizierungen
China Jiangsu Heineda Machinery Industrial Co.,Ltd zertifizierungen
Die Lieferzeit ist schnell und sehr wichtig: Die versendeten Produkte stimmen immer mit der Bestellung überein. Ich vertraue ihnen, weil ich noch nie von ihnen enttäuscht war.

—— Jerry

Ich bin online Chat Jetzt

Schneidlänge 3800mm Cnc sah Schneidemaschine für Aluminiumplatte HL-12BNC

Cutting Length 3800mm Cnc Saw Cutting Machine For Aluminum Plate HL-12BNC
Cutting Length 3800mm Cnc Saw Cutting Machine For Aluminum Plate HL-12BNC Cutting Length 3800mm Cnc Saw Cutting Machine For Aluminum Plate HL-12BNC

Großes Bild :  Schneidlänge 3800mm Cnc sah Schneidemaschine für Aluminiumplatte HL-12BNC

Produktdetails:
Herkunftsort: China
Markenname: HEINEDA
Modellnummer: HL-12BNC
Zahlung und Versand AGB:
Min Bestellmenge: 1 SATZ
Preis: negotiable
Verpackung Informationen: Standardexportverpackung
Lieferzeit: 6-8 Arbeitstage
Versorgungsmaterial-Fähigkeit: 10 SÄTZE PRO MONAT
Ausführliche Produkt-Beschreibung
Modell: HL-12BNC Ausschnittbreite: 3800mm
Gehender Invertermotor: 1.5kw Automatischer Fütterungsmotor: WECHSELSTROM 3KW
Spannung: 380V / 50Hz Strust sah Durchmesser: Ø460mm
Hauptleitung sah Geschwindigkeit: 4000 r/Minute Vorgeschwindigkeit: Schnell 9 m/Minute
Hervorheben:

3800mm Cnc sah Schneidemaschine

,

Cnc sah Schneidemaschine HL-12BNC

,

3800mm Aluminiumplattenschneidemaschine

HL-12BNC Computer-Aluminiumplattensägen-Maschine, Schneidlänge 3800mm

Beschreibung

Die Ausrüstung ist eine vollautomatische Schneidemaschine, die zu jeder möglicher Länge geschnitten werden kann.

Modell: HL-12BNC Computeraluminiumplattensägenmaschine

▲HL stellt das Modell der Aluminiumplattensägenmaschine in Heineda dar.

▲12 stellt die Größe der Aluminiumplattensägenmaschine, 12 können gesägter 3800 Millimeter sein dar.

▲BNC stellt diese Aluminiumplattensägenmaschine für vollautomatisches Modell dar.

Produktvorteile

1. Hohes Maß Automatisierung, muss nur die sägende Größe in das System eingeben, um das Sägen abzuschließen.

2. Die sägende Präzision ist hoch, und die Länge und die Größe können ±0.1mm erreichen.

3. Die sägende Oberfläche ist groß, die hohes 150mm schneiden kann 400mm, die breit sind und.

4. Sägend, kann eine Arbeitskraft mehr als 2 Sätze Ausrüstung betreiben und kann 24 Stunden ohne Unterbrechung schneiden.

5. Ausgerüstet mit einem Staubsauger mit weniger Rauche und Aluminiumchips säubern.

Technische Spezifikationen und Parameter

Modell HL-12BNC
Schneidlänge 3800mm
Sägende Fähigkeit Ausschnittbreite 3800mm
Maximale Schnitthöhe 120mm
Maximum herausgestellte Höhe des Sägeblatts 125mm
Hauptleitung sah Motor 15kw
Streifen Strust sah Durchmesser Ø460mm
Hauptsägewellendurchmesser Ø 38mm
Hauptleitung sah Geschwindigkeit 4000 r/Minute
Sägen Gehender Invertermotor 1.5kw
Vorgeschwindigkeit Schnell 9 m/Minute
Hintere Geschwindigkeit Schnell 17 m/Minute
Automatischer Fütterungsmotor WECHSELSTROM 3KW
Luftdruck ≥5.0 Kilogramm/cm2
Arbeitsraum von der Grundhöhe 1130 Millimeter
Werkzeugmaschinenform (Länge × Breite × Höhe) 7100 × 7700 × 1980
Spannung 380V / 50Hz

Mechanische Eigenschaften

Note-ähnlicher Operationsschirm:

1. Note 10-Zoll-Operationsschirm.

2. Wechselweise können mehrfache Sätze Werktische eingestellt werden, das für Übergabe bequem ist.

3. Führerinputfunktion.

4. Störungsselbstentdeckungsfunktion.

▲Arbeitsclipsitz:

1. Das zwei-seitige Bettgitter der Arbeitsklammer wird aus schweißendem Stahlträger verfasst, und der Gang und der Floss-Antrieb werden mit einem Gang und einem Zahnreihen-Antrieb überzogen, während das Überziehen einer harten Chromschiene und der anderen Seite und des magnetischen Machthabers einen genauen Grad im Doppelverhältnis erreicht. Mit Reduzierung und 2 Kilowatt tägliche Servobewegungspräzision und der schnelle in Position bringende Antrieb, erreicht die Höchstgeschwindigkeit 6 Meter pro Minute.

▲Druckstrahlnstruktur:

1. Nehmen Sie die integrale den zusammenpassenden Druckstrahlnstruktur, Gangstreifen und Zylinder an, fahren Sie gleichmäßig den rollenden Strahl, und der Druck wird gleichmäßig auf beiden Seiten von der geschnittenen Mittellinie verteilt, und der Streifen ist in die Unterseite des Druckstrahls installiert, um die Presse zu vermeiden, die Oberfläche der geschädigten Arbeit drückt und stellt Präzisionsausschnittqualität sicher.

▲sah:

1. Nehmen Sie das obere an und unter parallele lineare Laufschienen, das Ineinander greifen der sägenden Bewegung effektiv zu verringern, die Glattheit der enormen Bewegung zu erhöhen, und das Schieberütteln der Bewegung effektiv zu verringern, um die beste geschnittene Linie Genauigkeit zu erzielen.

2. Hauptleitung sah Motor 20HP (15 Kilowatt), der riesige Roller benutzt einen (1,5 Kilowatt) variablen Motor der Frequenz 2HP mit dem Geschwindigkeitsreduzierer- und Präzisionsgangzahnreihen-Antrieb, die Hauptsäge mit dem Ölzylinder, also ist vermeidet die Säge stärker und den traditionellen Ketten-Antrieb, den der LKW sah, das Zusammendrücken, etc., erzeugte.

3. Das Sägen, die Positionierung schneiden, kann, von der Programmbreite zu ernten beginnen, die Einstellungen redigiert.

4. Ein quadratisches Behältergelenk wird unter dem Sägen abgeschafft, und es gibt zwei Seiten Film, zum sich zu bedecken, verlängern auf das Ende des Schnittes, um den Staubbehälter sicherzustellen erreicht den höchsten Staub Kollektiveffekt.

5. Die sägenden Anschlagschnitte bis 6 Meter pro Minute, und die Rückseite erreicht 7 Meter pro Minute, und die Höhe der Arbeit wird nicht durch den Plattengriff justiert, und die Schnittgeschwindigkeit können zu der Zeit des Ausschnitts geändert werden. Benutzer können ihre Präferenzanforderungen justieren, die zu ihrer eigenen Natur unterschiedlich sind.

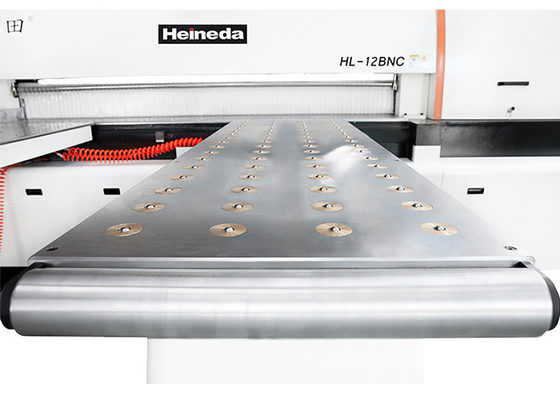

▲Haupttabelle:

Das Hauptarbeitsblatt ist auch eine sich hin- und herbewegende Tabelle. Die kupferne Lufttrommel wird auf der Platte des kolloidalen Chromüberzuges abgeschafft. Wenn die Haltbarkeit erhöht wird, wird die Arbeits-Leistungsfähigkeit der Arbeitskräfte auch verbessert.

▲Kreuzungsgreifer:

1. Zahl der Arbeitsclip-Standardkonfiguration: 12 Stützclip.

2. Jeder Stau wird mit einem Zylinder mit einer Hebelmethode ausgerüstet, und wenn es dem Arbeitsgegenstand gezogen wird, ist es möglich, zu garantieren, dass das Arbeitsmaterial das Blatt festklemmt.

▲staubdicht

Segmentale staubdichte Stücke benutzen transparente Kunststoffplatten, die Staubentladung effektiv hemmen können und Sicherheitsschutz erzielen können.

▲Elektronische Schaltkastenkonfiguration:

1. Alle elektronischen Teile werden in Taiwan gekauft.

2. Der Servomotor und der Servo-Antrieb sind japanisches Panasonic.

3. Der Inverter ist Taiwans englisches Waritatten.

4. Elektronische Teile benötigen nicht Kühlsystem überhaupt, für populäre elektronische Teile, können Ersatz auf dem Markt kaufen, ohne um Staubinvasion sich zu sorgen, solange sie regelmäßig gesäubert wird.

▲Stromversorgung:

1. Die Stromversorgung ist eine Dreiphasenversorgung für industrielles, mit einer Spannung von 380V/von 50Hz.

▲Druckluftzufuhr:

1.Use Luftdruck bis 5 | 6 Kilogramm/cm

▲staubig:

1. Der Lieferant stellt ein Schabertandemsystem zur Verfügung und ist gleichzeitig an Ort und Stelle mit der Sägemaschine installiert, um die Chips sicherzustellen.

2. ▲Standardausrüstung:

1. Solden Sägeblatt: Karbid Sägeblatt (die Aluminiumplatte speziell).

2. Workclip: 12.

3. Sich hin- und herbewegende Viehbestände: 1520mm x 500mm x 3.

4. Werkzeugkasten enthält ein Werkzeug 1 Gruppe.

5. Der Hauptsägemotor wird in der Maschine vereinbart.

Die Ersatzteile

Seriennummer Name Spezifikation Zahl von Stücken Anmerkung
1 Hexagonschlüssel (innen) 1 Satz
2 Schraubenzieher (Wort + Kreuz) 1 Satz
3 Offener Schlüssel 17-19 19-22 2
4 justierbarer Schlüssel 250 Millimeter 1
5 Grundschraube und Auflage 1 Satz
6 Sicherung 10
7 Butter 1
8 Maßband 5 m 1
9 Buttergewehr 100cc 1
10 das Benutzerhandbuch 1
11 Sägeblatt 460 * 38 * 4,0 * 60T 1

Beschäftigung des Bodens

Schneidlänge 3800mm Cnc sah Schneidemaschine für Aluminiumplatte HL-12BNC 0

HL-12BNC mechanische teilweise einfache Verlustliste und -verbrauchsmaterialien

Seriennummer Produktname Spezifikationen/Modell Ursprung Einheit Quantität Anmerkung
1 Multi-Keil PL1574 Inländische Produktion 1
2 Bennar IA-19 (Edelstahlball) Inländische Produktion 192
3 Sägeblatt Ø460 * Ø38.0 * 4,0, 60 Zähne Inländische Produktion 1
4 Entweichenzylinder Du63 * 50 Import 12
5 Staubgeschütztes Fass SDA32 * 75 Import 2
6 Drücken des Haubenzylinders Du80 * 150 Import 2
7 Zusätzlicher sich hin- und herbewegender Zylinder Jg63 * 10 Import 24
8 Spindellager 6209zz Import 3
9 Fütterungsgehende Radlager 62/22 Import 3
10 Zufuhrführungschiene-Radlager 6002 Import 3
11 Hydrauliköl 46 # anti-Prägehydrauliköl Inländische Produktion L 40
12 Kühlmittel Mikroschmieröl Import Gallone 1

HL-12BNC elektronisch Steuerteil einfache Verlustliste und -verbrauchsmaterialien

Seriennummer Name Einheit Quantität Modell Marke
1 Inverter PCS 1 CHF100A 18.5KW InVt
2 Bewegungsdetektor PCS 1 CD33-250N (P) -422 Optex
3 Steuertransformator PCS 1 NSK-1.0 AC380/220/3P/8.0KVA chint
4 Schaltnetzteil PCS 1 S-200-24 8.3A Ming Wei
5 Schaltnetzteil PCS 1 NES-15-5 3A Ming Wei
6 Sicherung PCS 1 FUSE-6A FUSE-BOX
7 Zwischenrelaisfassung PCS 15 RXZE1M2C Shneider
8 Zwischenrelais PCS 15 RXM2CB2BD Shneider
9 Heißes Überlastrelais PCS 1 LRD07C 1,6 | 2.5A Shneider
10 Heißes Überlastrelais PCS 1 LRD12C 5,5 | 8A Shneider
11 Elektromagnetischer Kontaktgeber PCS 1 LC1D40M7C AC220V Shneider
12 Elektromagnetischer Kontaktgeber PCS 1 LC1D18M7C AC220V Shneider
13 Elektromagnetischer Kontaktgeber PCS 2 LC1D09M7C AV220V Shneider
14 Energieleistungsschalter PCS 1 EZD100E3100N Shneider
15 Näherungsschalter PCS 12 PM12-04N Fotk
16 Netzschalterverschluß PCS 1 XB-BG21C Shneider
17 Leistungsmesser PCS 1 XB2 BVM1C AC220V Shneider
18 Laufknopf mit Licht PCS 1 XB2 BW33B1C (grünes) DC24V Shneider
19 Gelber flacher Knopf PCS 1 XB2-BA51C (1NO) Shneider
20 Notknopf PCS 2 XB2BS542C (1NC) Shneider
21 Sägehahn-Geschwindigkeitspotentiometer PCS 1 Mexic0 B0urns
22 Ausschweifender Glanz PCS 2 SZL-803/150 Axial

Anwendbare Industrien:

Anwendbar auf die tiefe Verarbeitungsindustrie von Aluminiumprofilen: den Eckcode der Solarrahmenklammer sägen, den Eckcode von Aluminiumtüren und von Fenstern sägend, Sägen des Heizkörpers, Sägen von verschiedenen industriellen Aluminiumteilen.

Hauptsächlich passend für Schneidstoffe
Verarbeitung von verschiedenen Aluminiumprofilen, von Aluminiumrohren, von Aluminiumstangen, von Tür und von Fenstereckencodes, photo-voltaische Eckcodes, Aluminiumcastings, kupferne Teile, PVC und andere Materialien

FAQ

Q: Sind Sie Hersteller?
: Ja haben wir unsere eigene Fabrik und wir versprechen Großverkäufe zu einem konkurrenzfähigen Preis. Willkommen, zum unserer Fabrik jederzeit zu besichtigen.

Q: Kann ich eine Maschine entsprechend meinen eigenen Anforderungen erhalten?
: Sure.We nehmen Soem und ODM an.

Q: Dieses, das erste mal ich diese Art der Maschine verwende, ist ist es einfach funktioniert?
: Es gibt Führervideo, das zeigen, wie man Maschine benutzt und englische Betriebsanleitung Ihnen mit Maschine schicken. Wenn es noch gibt, haben Sie jede mögliche Frage, wir zur Verfügung stellt freien professinal Führer für Sie, bis Sie Maschine gut benutzen konnten.

Wenn Sie nicht die Maschine gefunden haben, die Sie benötigen, zögern Sie nicht, mit uns auch in Verbindung zu treten. Wir tun gut, um Ihnen den besten Vorschlag zu geben.
