Säge-Band-Spezifikationen: | 34 Breite X 1,1 Länge der Stärke X5560 (Millimeter) | Sägebandgeschwindigkeit: | 500~2000m/min (Frequenzumsetzungs-Geschwindigkeitsregelung) |
---|---|---|---|
sägende Kapazität: | Kehlhöhe: 400mm, Bügeltiefe: 580mm | Hydraulikmotor: | 0,75 Kilowatt (Taiwan) |
Säge-Band-Motor: | 11KW TECO | Sägegurt-Spannmethode: | Hydraulisches automatisches Spannen |
Hervorheben: | sah automatisches vertikales Band 50Hz,Sah automatisches vertikales Band 380VAC,sah Aluminiumband 50Hz |
VH600 Bandsäge Vertikale Hochgeschwindigkeits-Bandsäge Vertikale Bandsäge
Geräteübersicht
Modell: Vertikale Hochgeschwindigkeits-Bandsäge VH600
▲ VH steht für das vertikale Bandsägemaschinenmodell der Firma Heineda.
▲ 600 steht für die Sägeleistung der Sägemaschine
Maximale Sägehöhe Φ400mm;
Maximale Sägebreite 600 mm;
Die maximale Sägetiefe beträgt 580 mm.
Wird im Rahmen der Werkbank eine Klemme hinzugefügt, kann ein Diagonalschnitt durchgeführt werden.

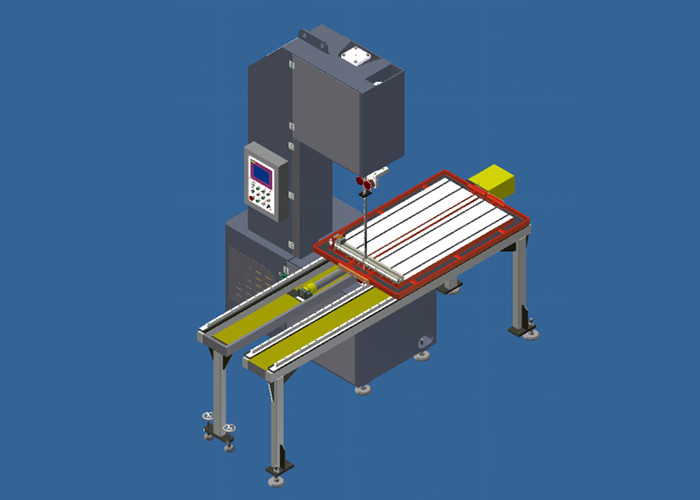

Geräte-Renderings
Die wichtigsten technischen Parameter
Projektname | Vertikale Hochgeschwindigkeits-Bandsäge VH600 |
Sägekapazität | Ausladungshöhe: 400 mm, Ausladungstiefe: 580 mm |
Sägebandgeschwindigkeit | 500 ~ 2000 m / min (Frequenzumwandlungsgeschwindigkeitsregelung) |
Sägebandspezifikationen | 34 Breite X 1,1 Dicke X5560 Länge (mm) |
Verfahren zum Spannen des Sägebandes | Hydraulische automatische Spannung |
Sägebandführung | Einstellbare Rollenklemmung, Unterstützung aus Wolframstahl mit Sägerücken |
Spezifikationen der Sägeriemenscheibe | Durchmesser 630, 7075T651, harteloxiert |
Sägebogenspezifikationen | Q235-Stahlplattengruppenschweißen, Spannungsabbaubehandlung, Präzisionsbearbeitung mit einem Gewicht von etwa 2 Tonnen |
Sägebandmotor |
11KW TECO |
hydraulischer Motor | 0,75 KW (Taiwan) |
Kühlverfahren für Sägebänder | Quasi-trockenes Luftdruck-Ölnebel-Kühlsystem |
Hydraulikölkapazität | 50L (unabhängige Hydraulikstation) |
Leistungsbedarf | 380 V x 3 Phasen x 50 Hz |
Verteilerkasten | Unabhängiger Verteilerkasten (IP55), der sich an der Seite der Maschine befindet |
Operationsbox | Design und Front der Maschine, Bedienung mit Tasten und Geschwindigkeitsreglern |
Vertikalität gesehen |
≤0,5 mm |
Genauigkeit Ebenheit |
≤0,5 mm |
Zusammensetzung und Eigenschaften der Ausrüstung
Die Bandsäge besteht hauptsächlich aus einem Sägerahmen, einer Basis, einem Sägerad, einem Übertragungsteil, einer Sägeband-Führungsradgruppe, einem Abfallförderer, einem Hydrauliksystem und einem elektrischen Steuersystem.
Beschreibung der Hauptteile der vertikalen Bandsäge VH600
Die Bandsäge besteht hauptsächlich aus einem Sägerahmen, einem Sägerad, einem Übertragungsteil, einer Sägebandführungsradgruppe, einem Abfallförderer, einem Hydrauliksystem und einem elektrischen Steuersystem.
Das Sägeradteil besteht aus 7075T6 gestreckter Aluminiumplatte, harteloxiert.Nach der Verarbeitung wird es durch dynamisches Gleichgewicht korrigiert, mit guter Leistung, hohen mechanischen Eigenschaften und kann hohen Geschwindigkeiten und hohen Zugbelastungen standhalten.
Das Übertragungsteil wird durch den TECO-Frequenzumwandlungsmotor angetrieben, um die aktive Riemenscheibe zum Rotieren anzutreiben, wodurch das Sägeband angetrieben wird, um mit hoher Geschwindigkeit zu laufen.Die Geschwindigkeit des Sägebandes wird vom Frequenzumrichter eingestellt, um die Ausgangsdrehzahl des Motors zu steuern, und wird vom digitalen Messgerät angezeigt.
Die Lager des Sägebandradsatzes und die Schlüsselteillager sind alle aus NSK-Produkten hergestellt.
Der Fahrschalter wird verwendet, um zu erkennen, ob die Spannung anormal ist, und die Maschine stoppt automatisch, wenn die Anomalie anormal ist.Das passive Rad nimmt eine elektromagnetische Bremse an.Wenn eine Anomalie auftritt, wirkt der stabile Druck auf die Bremsscheibe, um die Drehung des Sägerads zu steuern.
Der hydraulische Teil übernimmt eine unabhängige Pumpstation und wird von einem zentralisierten Magnetventil gesteuert.Die Magnetventile werden alle aus taiwanesischen Produkten hergestellt.Bis auf die Teile, die mit Schläuchen verbunden werden müssen, sind sie alle mit Stahlrohren verbunden, um den Druckverlust effektiv zu reduzieren.
Der Übertragungsmechanismus der Sägemaschine ist präzise ausbalanciert und korrigiert, um die Vibrationen zu minimieren und sicherzustellen, dass das Sägeband nicht leicht bricht.
Der Führungsteil des Sägebandes nimmt Klemmrollen auf, eine oben und die andere, die Rollen bestehen aus legiertem Stahl und werden nach der Oberflächennitrierbehandlung mit hoher Präzision und guter Verschleißfestigkeit präzisionsgeschliffen.
Die Antriebsrolle des Abfallförderers ist mit einer Vollwelle ausgestattet, um sicherzustellen, dass sie während des normalen Gebrauchs nicht bricht;Das Rollenlager verwendet ein doppelseitig abgedichtetes Lager, um das Eindringen von Aluminiumspänen zu vermeiden und die Lebensdauer zu verbessern.
