380V 3 Stahl der Phasen-50Hz, der vertikale Bandsägen-Bügeltiefe 580mm schneidet

Die maximale Schnitttiefe der vertikalen Bandsäge VH600 beträgt 580 mm

Geräteübersicht
Modell: Vertikale Hochgeschwindigkeits-Bandsäge VH600
▲ VH steht für das vertikale Bandsägemaschinenmodell der Firma Heineda.
▲ 600 steht für die Sägeleistung der Sägemaschine
Maximale Sägehöhe Φ400mm;
Maximale Sägebreite 600 mm;
Die maximale Sägetiefe beträgt 580 mm.
Wird im Rahmen der Werkbank eine Klemme hinzugefügt, kann ein Diagonalschnitt durchgeführt werden.

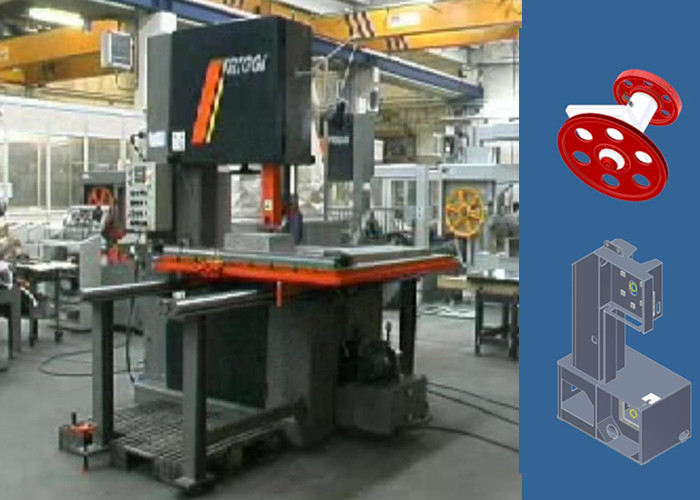

Geräte-Renderings

Die wichtigsten technischen Parameter

Zusammensetzung und Eigenschaften der Ausrüstung

Die Bandsäge besteht hauptsächlich aus einem Sägerahmen, einer Basis, einem Sägerad, einem Übertragungsteil, einer Sägeband-Führungsradgruppe, einem Abfallförderer, einem Hydrauliksystem und einem elektrischen Steuersystem.

Beschreibung der Hauptteile der vertikalen Bandsäge VH600
Die Bandsäge besteht hauptsächlich aus einem Sägerahmen, einem Sägerad, einem Übertragungsteil, einer Sägebandführungsradgruppe, einem Abfallförderer, einem Hydrauliksystem und einem elektrischen Steuersystem.

Das Sägeradteil besteht aus 7075T6 gestreckter Aluminiumplatte, harteloxiert.Nach der Verarbeitung wird es durch dynamisches Gleichgewicht korrigiert, mit guter Leistung, hohen mechanischen Eigenschaften und kann hohen Geschwindigkeiten und hohen Zugbelastungen standhalten.

Das Übertragungsteil wird durch den TECO-Frequenzumwandlungsmotor angetrieben, um die aktive Riemenscheibe zum Rotieren anzutreiben, wodurch das Sägeband angetrieben wird, um mit hoher Geschwindigkeit zu laufen.Die Geschwindigkeit des Sägebandes wird vom Frequenzumrichter eingestellt, um die Ausgangsdrehzahl des Motors zu steuern, und wird vom digitalen Messgerät angezeigt.

Die Lager des Sägebandradsatzes und die Schlüsselteillager sind alle aus NSK-Produkten hergestellt.

Der Fahrschalter wird verwendet, um zu erkennen, ob die Spannung anormal ist, und die Maschine stoppt automatisch, wenn die Anomalie anormal ist.Das passive Rad nimmt eine elektromagnetische Bremse an.Wenn eine Anomalie auftritt, wirkt der stabile Druck auf die Bremsscheibe, um die Drehung des Sägerads zu steuern.

Der hydraulische Teil übernimmt eine unabhängige Pumpstation und wird von einem zentralisierten Magnetventil gesteuert.Die Magnetventile werden alle aus taiwanesischen Produkten hergestellt.Bis auf die Teile, die mit Schläuchen verbunden werden müssen, sind sie alle mit Stahlrohren verbunden, um den Druckverlust effektiv zu reduzieren.

Der Übertragungsmechanismus der Sägemaschine ist präzise ausbalanciert und korrigiert, um die Vibrationen zu minimieren und sicherzustellen, dass das Sägeband nicht leicht bricht.
Der Führungsteil des Sägebandes nimmt Klemmrollen auf, eine oben und die andere, die Rollen bestehen aus legiertem Stahl und werden nach der Oberflächennitrierbehandlung mit hoher Präzision und guter Verschleißfestigkeit präzisionsgeschliffen.
Die Antriebsrolle des Abfallförderers ist mit einer Vollwelle ausgestattet, um sicherzustellen, dass sie während des normalen Gebrauchs nicht bricht;Das Rollenlager verwendet ein doppelseitig abgedichtetes Lager, um das Eindringen von Aluminiumspänen zu vermeiden und die Lebensdauer zu verbessern.

Heineda-Service
Für die von der Vertragsausrüstung hergestellten Produkte arbeitet Hantian mit dem Kunden zusammen, um die Qualität der Ausrüstung während des Abnahmezeitraums der Ausrüstung zu ermitteln und zu testen.
Aufbau eines Teilelagers.
Einführung in den Werksservice
Regelmäßiger kostenloser Gegenbesuchsservice
Komplettes schlüsselfertiges Projekt (Prozess, Management, Wartung, Schulung, Produktion)
Richten Sie ein dreistufiges Wartungssystem ein.
Kostenloser Software-Upgrade-Service.
Vorschlag für vorläufige Baupläne.

Elektrische, gastechnische und hydraulische Anforderungen an die Gesamtausrüstung

Elektronische Teile
Marke der elektrischen Komponenten 5
Elektronische Steuerungskomponenten: Omron oder Schneider
Anforderungen an die elektrische Installation
(1) Reservierte Kommunikationsschnittstelle zur Verbindung mit der Gesamtleitungssteuerung.
(2) Alle nicht ortsfesten Leitungen müssen flexibel gestaltet werden.
(3) Die elektrische Verbindung der mechanischen Teile zum Schnellwechsel sollte steckbar sein.
(4) Die Drähte sollten im Kabelkanal gebündelt werden.
(5) Die Drähte sollten vollständig geschützt sein, um Beschädigungen zu vermeiden.
(6) Der Starter und die Kabel müssen in Form von Steckern angeschlossen werden.

Anforderungen an das Steuerungssystem
(1) Das Gerät sollte mindestens über einen manuellen und einen automatischen Betriebsmodus verfügen.
(2) Die beweglichen Teile müssen voreinander geschützt werden, um eine Kollision des Geräts selbst zu vermeiden.
(3) Geräteausfälle sollten in Worten angezeigt werden.
(4) Die Betriebsausrüstung muss mit einem Bedienfeld ausgestattet sein.
(5) Die Benutzeroberfläche wird als Text angezeigt.
(6) Der Betriebsmodus muss durch Schlüsselbetriebsschalter eingestellt werden.
(7) Der Produktprüfzyklus oder Gerätezyklus ist durch das Programm einstellbar und wird vom Gerätebetreiber bestätigt.

Anforderungen an den Luftweg
Markenanforderungen für Luftsystemkomponenten
Komponenten der Taiwan Yade Road
Anforderungen an die Luftsysteminstallation
(1) Die Verbindung zwischen den pneumatischen Komponenten der mechanischen Komponenten, die einen Schnellwechsel realisieren, muss steckbar sein.
(2) Die Rohrleitungen sind gebündelt in die Rohrnuten einzulegen.
(3) Die Gasleitung sollte vollständig geschützt werden, um Schäden zu vermeiden.
(4) Das Luftventil darf nicht im Schaltschrank platziert werden und sollte an einer leicht zugänglichen Stelle platziert werden.
(5) Leckagen im Luftweg nach der Installation sind nicht zulässig.
(6) Auch bei nur 4,5 bar Luftversorgung muss das pneumatische System alle Funktionen realisieren.

hydraulischer Systemdruck
Anforderungen an die Installation des Hydrauliksystems
(1) Die Hydraulikanschlüsse der mechanischen Teile, die einen Schnellwechsel realisieren, müssen mit Schnellanschlüssen ausgestattet sein.Während des Werkzeugwechselvorgangs muss die Hydraulikleitung drucklos sein.
(2) Hydraulikschläuche sind so konstruiert, dass während der Aktivität keine Reibung auftritt.Lässt sich dies nicht vermeiden, sind entsprechende Schutzmaßnahmen für Hydraulikschläuche zu treffen.
(3) Der Rohrleitungsteil des Hydrauliksystems darf nicht lecken.
(4) Mögliche Schäden am Hydraulikschlauch vermeiden.
(5) Das Hydraulikventil kann nicht im Elektroschaltschrank untergebracht werden und sollte an einer leicht zugänglichen Stelle platziert werden.
(6) Die Hydraulikstation sollte nach dem hydraulischen Prinzip mit Ölstandsanzeige, Filter, Anzeige und Manometer ausgestattet sein.Außerdem ist zur Ressourcenschonung eine Absperreinrichtung erforderlich, die das Hydrauliksystem im Stillstand abschaltet;und eine automatische Abschaltfunktion bei zu geringem Ölstand.
(7) Öltemperaturkühlfunktion bereitstellen

FAQ

F: Sind Sie Hersteller?
A: Ja, wir haben unsere eigene Fabrik und versprechen Direktverkauf zu einem wettbewerbsfähigen Preis.Willkommen, um unsere Fabrik jederzeit zu besuchen.

F: Kann ich eine Maschine nach meinen eigenen Anforderungen erhalten?
A: Sicher. Wir akzeptieren OEM und ODM.

F: Dies ist das erste Mal, dass ich diese Art von Maschine verwende. Ist sie einfach zu bedienen?
A: Es gibt ein Anleitungsvideo, das zeigt, wie man die Maschine benutzt, und ein englisches Bedienungsbuch, das Ihnen mit der Maschine zugeschickt wird.Wenn Sie noch Fragen haben, stellen wir Ihnen eine kostenlose professionelle Anleitung zur Verfügung, bis Sie die Maschine gut bedienen können.

Wenn Sie die Maschine, die Sie benötigen, nicht gefunden haben, zögern Sie nicht, uns ebenfalls zu kontaktieren.Wir werden unser Bestes tun, um Ihnen den besten Vorschlag zu machen.
