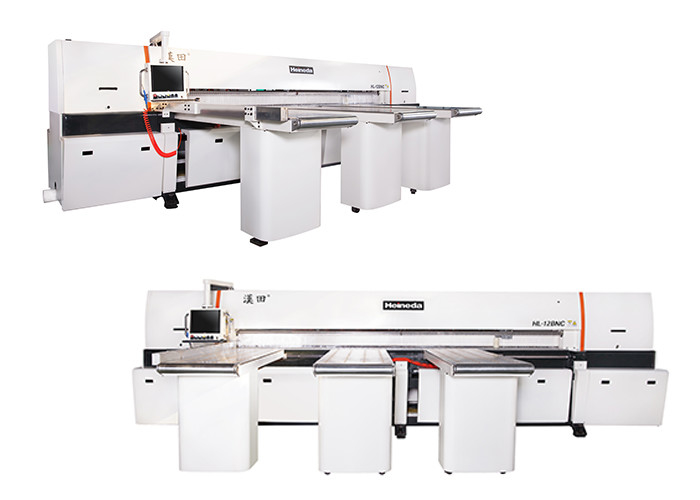

Hohe Präzision CNCKreissäge sägende Länge der Maschinen-4300mm für zusammengesetzte Platte

Cnc-Präzisions-Kreissäge-Maschine für das zusammengesetzte Sägen des Platten-dicken Kupferblechs

Beschreibung

Die Worktableplatte der sägenden Ausrüstung nimmt einen patentierten Entwurf und eine spezielle Verfahrenstechnik an, die das Schnittprodukt effektiv schützen und die Oberfläche, des Materials zu verkratzen vermeiden können wenn Fütterungsvorwärts- und rückwärtiges;
Das Ausrüstungsausschnitt-Endstückmaterial wird an den kürzesten 80mm gesteuert, das groß den Abfall des Endstückmaterials steuert;
Es nimmt Staubabsaugung an und arbeitet mit einer gekapselten Schutzhaube zusammen, um Aluminiumchips besser zu sammeln, die für Management 5S bequem ist und effektiv verringert, Geräusche durch mehr als 20 Dezibel zu sägen. Es ist eine lärmarme Aluminiumprofilsägemaschine;
Die Spindelgenauigkeit ist innerhalb 0.005mm, wird das Werkstück, das Genauigkeit schneidet, stabil innerhalb ±0.1mm gesteuert, und das ultradünne Sägeblatt wird angepasst, um Materialien zu sparen;
Importierte lineare Führer des quadratischen Balls werden benutzt damit die Fütterung und die Fütterung die Stabilität des Sägens verarbeitend sicherstellt;
Ausrüstungsmotoren sind mit Überhitzungs- und Überlastschutzinstalliert, Geräten, zum des Unfallsschadens zum Motor zu verhindern.

Hauptsächlich passend für Schneidstoffe
Verarbeitung von verschiedenen Aluminiumprofilen, von Aluminiumrohren, von Aluminiumstangen, von Tür und von Fenstereckencodes, photo-voltaische Eckcodes, Aluminiumcastings, kupferne Teile, PVC und andere Materialien

• Die Antriebssteuerung der automatischen Kreissägemaschine nimmt das Betriebssystem entwickelt durch HMI-Technologie an, die auf PLC basiert, der normalerweise mit einem Touch Screen und einer Operationsplatte ausgerüstet wird. Unter Verwendung der Mensch-Maschine Schnittstelle solange der Betreiber die Parameter wie die Spezifikation und die Größe des Materials, der Verarbeitungsquantität, des etc. eingibt, justiert das System automatisch die komplexen Parameter wie die Geschwindigkeit des Sägeblatts, die Futtermenge pro Zahn (Schnittgeschwindigkeit) und andere komplexe Parameter entsprechend den Eingabeparametern. Zwecks den Betreiber mit einer einfachen Operationsmethode versehen.
• Diese Art der Kreissäge hat hohe Sicherheit und arbeitet im Allgemeinen in einem gekapselten Zustand. Sie kann automatisch stoppen und zu alarmieren, wann es eine Störung gibt, die Unfall und Ausrüstungsverlust vermeiden kann und gleichzeitig, ist die Verarbeitungsleistungsfähigkeit sehr hoch.
• Der Maschinerierahmen ist im schweren - Aufgabenstruktur, damit Ausrüstung stabile Operation genießt.
• Die sägende Grundlage ist in der seitlichen Suspendierungsstruktur; das g-lide Gerät wird mit doppel- - Reihenrollenart gerade Laufschiene vereinbart.
• Im Reisen der sägenden Grundlage, werden der reibende Gang, das Gestell und der Servomotor zu guaranteethe Kompatibilität der sägenden Geschwindigkeit vereinbart.
• Die drückende Materialhaube ist im Gesamtaufbau, damit Materialien nicht im Sägen schieben. Das saugende Rohr ist reserviert; Staubkollektor der großen Energie wird vereinbart.
• Außer den fioating Rollen weitere wird ganzer Inhalt auf der Arbeitsbühne von der Chrom-platedsteelplatte gemacht, um Kratzer von Materialien zu vermeiden.
• Die verschobenen Fütterungsklammerngreifereigenschaften als fahrender und festklemmender Luftdruck.
• Der Fahrer des Schaltgetriebes ist in der Struktur von Servomotor- + Gang andrack.
• Die sägende Grundlage wird durch hydraulische Kraft erhöht; das steigende heightof sawingblade setupaccording zur Plattenstärke.

Modell: HL-12BNC Computeraluminiumplattensägenmaschine

▲HL stellt das Modell der Aluminiumplattensägenmaschine in Heineda dar.

▲12 stellt die Größe der Aluminiumplattensägenmaschine, 12 können gesägter 3800 Millimeter sein dar.

▲BNC stellt diese Aluminiumplattensägenmaschine für vollautomatisches Modell dar.

Unternehmensprofil
Bekannt als der genaue Sägemaschineplanlieferant, develûped Heineda von der traditionellen Ausrüstung, halb--autocontrol Maschinerie zur automatischen Maschinerie der digitalen Steuerung und wird von über 100 Arten von selbst- - erforschte anddeveloped Ausrüstung besessen. In der Herstellung der genauen sägenden Maschinerie des Aluminiums, haben Heineda-Produkte wonrecognition von einer Reihe von Luftfahrt-, Militär- und Zivilgeräteherstellern im China-Festlandmarkt.

Erreichte einige Patentzertifikate

Technische Spezifikationen und Parameter

Mechanische Eigenschaften

▲Note-ähnlicher Operationsschirm:

1. Note 10-Zoll-Operationsschirm.

2. Wechselweise können mehrfache Sätze Werktische eingestellt werden, das für Übergabe bequem ist.

3. Führerinputfunktion.

4. Störungsselbstentdeckungsfunktion.

▲Arbeitsclipsitz:

1. Das zwei-seitige Bettgitter der Arbeitsklammer wird aus schweißendem Stahlträger verfasst, und der Gang und der Floss-Antrieb werden mit einem Gang und einem Zahnreihen-Antrieb überzogen, während das Überziehen einer harten Chromschiene und der anderen Seite und des magnetischen Machthabers einen genauen Grad im Doppelverhältnis erreicht. Mit Reduzierung und 2 Kilowatt tägliche Servobewegungspräzision und der schnelle in Position bringende Antrieb, erreicht die Höchstgeschwindigkeit 6 Meter pro Minute.

▲Druckstrahlnstruktur:

1. Nehmen Sie die integrale den zusammenpassenden Druckstrahlnstruktur, Gangstreifen und Zylinder an, fahren Sie gleichmäßig den rollenden Strahl, und der Druck wird gleichmäßig auf beiden Seiten von der geschnittenen Mittelinie verteilt, und der Streifen ist in die Unterseite des Druckstrahls installiert, um die Presse zu vermeiden, die Oberfläche der geschädigten Arbeit drückt und stellt Präzisionsausschnittqualität sicher.

▲sah:

1. Nehmen Sie das obere an und unter parallele lineare Laufschienen, das Ineinander greifen der sägenden Bewegung effektiv zu verringern, die Glattheit der enormen Bewegung zu erhöhen, und das Schieberütteln der Bewegung effektiv zu verringern, um die beste Schnittlinie Genauigkeit zu erzielen.

2. Hauptleitung sah Motor 20HP (15 Kilowatt), der riesige Roller benutzt einen (1,5 Kilowatt) variablen Motor der Frequenz 2HP mit dem Geschwindigkeitsreduzierer- und Präzisionsgangzahnreihen-Antrieb, die Hauptsäge mit dem Ölzylinder, also ist vermeidet die Säge stärker und den traditionellen Ketten-Antrieb, den der LKW sah, das Zusammendrücken, etc., erzeugte.

3. Das Sägen, die Positionierung schneiden, kann, von der Programmbreite zu ernten beginnen, die Einstellungen redigiert.

4. Ein quadratisches Behältergelenk wird unter dem Sägen abgeschafft, und es gibt zwei Seiten Film, zum sich zu bedecken, verlängern auf das Ende des Schnittes, um den Staubbehälter sicherzustellen erreicht den höchsten Staub Kollektiveffekt.

5. Die sägenden Anschlagschnitte bis 6 Meter pro Minute, und die Rückseite erreicht 7 Meter pro Minute, und die Höhe der Arbeit wird nicht durch den Plattengriff justiert, und die Schnittgeschwindigkeit können zu der Zeit des Ausschnitts geändert werden. Benutzer können ihre Präferenzanforderungen justieren, die zu ihrer eigenen Natur unterschiedlich sind.

▲Haupttabelle:

Das Hauptarbeitsblatt ist auch eine sich hin- und herbewegende Tabelle. Die kupferne Lufttrommel wird auf der Platte des kolloidalen Chromüberzuges abgeschafft. Wenn die Haltbarkeit erhöht wird, wird die Arbeits-Leistungsfähigkeit der Arbeitskräfte auch verbessert.

▲Kreuzungsgreifer:

1. Zahl der Arbeitsclip-Standardkonfiguration: 12 Stützclip.

2. Jeder Stau wird mit einem Zylinder mit einer Hebelmethode ausgerüstet, und wenn es dem Arbeitsgegenstand gezogen wird, ist es möglich, zu garantieren, dass das Arbeitsmaterial das Blatt festklemmt.

▲staubdicht

Segmentale staubdichte Stücke benutzen transparente Kunststoffplatten, die Staubentladung effektiv hemmen können und Sicherheitsschutz erzielen können.

▲Elektronische Schaltkastenkonfiguration:

1. Alle elektronischen Teile werden in Taiwan gekauft.

2. Der Servomotor und der Servo-Antrieb sind japanisches Panasonic.

3. Der Inverter ist Taiwans englisches Waritatten.

4. Elektronische Teile benötigen nicht Kühlsystem überhaupt, für populäre elektronische Teile, können Ersatz auf dem Markt kaufen, ohne um Staubinvasion sich zu sorgen, solange sie regelmäßig gesäubert wird.

▲Stromversorgung:

1. Die Stromversorgung ist eine Dreiphasenversorgung für industrielles, mit einer Spannung von 380V/von 50Hz.

▲Druckluftzufuhr:

1.Use Luftdruck bis 5 | 6 Kilogramm/cm

▲staubig:

1. Der Lieferant stellt ein Schabertandemsystem zur Verfügung und ist gleichzeitig an Ort und Stelle mit der Sägemaschine installiert, um die Chips sicherzustellen.

2. ▲Standardausrüstung:

1. Solden Sägeblatt: Karbid Sägeblatt (die Aluminiumplatte speziell).

2. Workclip: 12.

3. Sich hin- und herbewegende Viehbestände: 1520mm x 500mm x 3.

4. Werkzeugkasten enthält ein Werkzeug 1 Gruppe.

5. Der Hauptsägemotor wird in der Maschine vereinbart.

Beschäftigung des Bodens

Hauptmerkmale der Ausrüstung

•Die sägende Grundlage ist in der seitlichen Suspendierungsstruktur; das Führergerät wird mit Doppelreihenrollenart gerade Laufschiene vereinbart.
•Im Reisen der sägenden Grundlage, werden der reibende Gang, das Gestell und der Servomotor vereinbart, um der Kompatibilität der sägenden Geschwindigkeit zu garantieren.

Produktvorteile

1. Hohes Maß Automatisierung, muss nur die sägende Größe in das System eingeben, um das Sägen abzuschließen.

2. Die sägende Präzision ist hoch, und die Länge und die Größe können ±0.1mm erreichen.

3. Die sägende Oberfläche ist groß, die hohes 150mm schneiden kann 400mm, die breit sind und.

4. Sägend, kann eine Arbeitskraft mehr als 2 Sätze Ausrüstung betreiben und kann 24 Stunden ohne Unterbrechung schneiden.

FAQ

Q: Sind Sie Hersteller?
: Ja haben wir unsere eigene Fabrik und wir versprechen Großverkäufe zu einem konkurrenzfähigen Preis. Willkommen, zum unserer Fabrik jederzeit zu besichtigen.

Q: Kann ich eine Maschine entsprechend meinen eigenen Anforderungen erhalten?
: Sure.We nehmen Soem und ODM an.

Q: Dieses, das erste mal ich diese Art der Maschine verwende, ist ist es einfach funktioniert?
: Es gibt Führervideo, das zeigen, wie man Maschine benutzt und englische Betriebsanleitung Ihnen mit Maschine schicken. Wenn es noch gibt, haben Sie jede mögliche Frage, wir zur Verfügung stellt freien professinal Führer für Sie, bis Sie Maschine gut benutzen konnten.

Wenn Sie nicht die Maschine gefunden haben, die Sie benötigen, zögern Sie nicht, mit uns auch in Verbindung zu treten. Wir tun gut, um Ihnen den besten Vorschlag zu geben.
