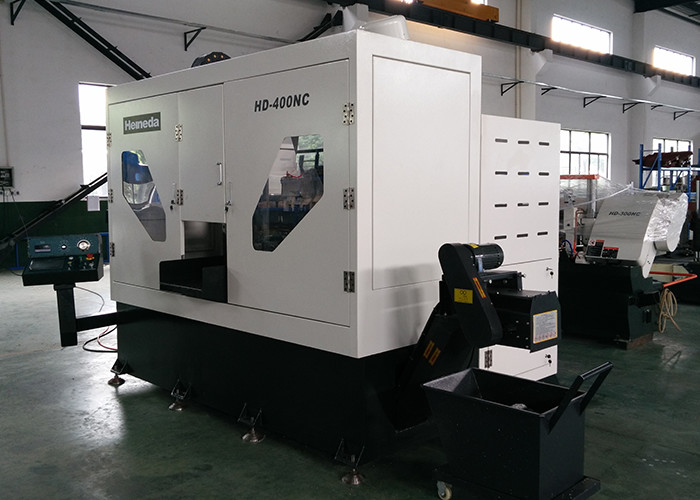

Horizontale Band-Säge-Hochgeschwindigkeitsmaschine mit der automatischen Fütterung
Produkt-Beschreibung
1. Gerätgebrauch
Hauptsächlich verwendet für Ernte der Aluminiumbarren- und Aluminiumlegierung.
2. sägende Produktvielzahl und -spezifikationen
●Legierungsart: 1 Aluminiumlegierung ××× -7 ××× Reihe
3. Hauptmerkmale der sägenden Einheit
Materialverbrauch weniger/sägendes Leistungsfähigkeits-Hoch/Betriebskostentief/Sicherheitsschutz-vollständige Auswahl/-energieeinsparung. Umweltschutz
4. Energiemedienanforderungen und -verbrauch
●Energiemedienbedingungen
Energie: Dreiphasenwechselstrom
Spannung: AC380V-± 10%
Frequenz: 50Hz ± 2%
●Druckluft: Allgemeine industrielle Druckluft
Luftdruck: 0,4 MPa | 0,6 MPa (Ausrüstungshat selbst Luftquellzugangspunkt Druckregelungsfilter)
Flugverkehr: ≥ 3 m3/h
Luftqualität: Filtration und Trockner
●Ausrüstungsoperationsumweltanforderungen
Die höchste umgebende Temperatur: 45 ° C
Minimale umgebende Temperatur: -10 ° C
Relative Luftfeuchtigkeit: <67>
●Energie- und Medienverbrauch (Energieverbrauch und Medien während der normalen Anlagenbedienung werden in Tabelle 2-1 gezeigt)
Energie der Tabelle-2-1 und Medienverbrauch berechnet durch Theorie
Seriennummer | Projekt-Beschreibung | Einheit | Verbrauch | Gebrauch | Anmerkung |
1 | Strom | KWH | 40 | Stromversorgung | Wechselstrom 380V 50Hz |
2 | Druckluft | M3 / h | 3 | Säge mit dem eckigen Abkühlen und dem Aluminiumhacken | Im Allgemeinen Druckluft |
3 | Kühlöl | ML/H | 40 | Sägebandabkühlen | Accu-Schmierölkühlöl |
Technische hauptsächlichparameter der Ausrüstung
Seriennummer | Maximale sägende Fähigkeit | 400 (Millimeter) |
1 | Sawlers-Durchmesser | Runde 2 φ700 x (Millimeter) |
2 | Sägegeschwindigkeit | 500 | 2000 m/Minute (variable Frequenzgeschwindigkeit) |
3 | Sawdow-Vorschubgeschwindigkeit | 100 | 2000mm/Minute (justiert entsprechend sägenden Materialien und Spezifikationen) |
4 | Sägebandgröße Millimeter | 7050L × 34W × 1.1t (harte Legierung sah) |
5 | Schnitt der Stärke Millimeter | ≤ 2 |
6 | Nehmen Sie die Steigung |
° ≤0.5 |
7 | Reparierengenauigkeit Millimeter der Länge | ± 1 |
8 | Das Sägen ist nicht flach Millimeter | <> |
9 | Sägestreifenleben m2 | 50-150 |
10 | Sägeoberflächenrauigkeit μm | ≤ 50 |
11 | Schnittführungscm2/Minute | 500 | 1500 (die Leistungsfähigkeits-Einheit, Querschnittsfläche innerhalb der Einheitszeit schneiden schneiden) |
12 | Geräuschindex | ≤ 85dB |
13 | Sägebandart | einzelner liegender hydraulischer Spanner/Entspannung |
14 | Einfügungsmodus | hydraulischer Antrieb |
15 | Arbeitsparagraphgrundhöhe | 770mm |
Der Ausrüstungsdurchführungsstandard
Metallschneidende allgemeine technische Zustände GB/T 9061-2006
Allgemeine technische Bedingungen für metallschneidendes schweißendes JB/T 9873-1999
Horizontale Parameter JBT4318.2-2002 des Band-Säge-Bett-Teil-2
Horizontale Genauigkeitsprüfung JBT4318.3-2002 des Band-Säge-Bett-Teil-3
Horizontale technische Zustände JBT4318.4-2002 des Band-Säge-Bett-Teil-4
Allgemeine technische Bedingungen für metallschneidendes Hydrauliksystem JB/T10051-1999
Industriemaschinen und Elektrogeräte, das erste Teil der allgemeinen technischen Zustände GB/T 5226,1
Maschinensicherheitsschutz GB 16454
Elektrisches System GB 5226,1
Ausrüstung alle Komponenten und verschiedenen Instrumente von verschiedenen Instrumenten sind alle Einheiten der Einheiten (Si); die Hauptkomponenten der Ausrüstung umfassen mechanisches, elektrisch und elektronische Geräte, sind die zuverlässigen Sicherheitsgarantien, zum des Schadens der Fehler oder der versehentlichen Unfälle zu verhindern.
Gerätzusammensetzung und charakteristische Beschreibung
Metallschneidende allgemeine technische Zustände GB/T 9061-2006
Allgemeine technische Bedingungen für metallschneidendes schweißendes JB/T 9873-1999
Horizontale Parameter JBT4318.2-2002 des Band-Säge-Bett-Teil-2
Horizontale Genauigkeitsprüfung JBT4318.3-2002 des Band-Säge-Bett-Teil-3
Horizontale technische Zustände JBT4318.4-2002 des Band-Säge-Bett-Teil-4
Allgemeine technische Bedingungen für metallschneidendes Hydrauliksystem JB/T10051-1999
Industriemaschinen und Elektrogeräte, das erste Teil der allgemeinen technischen Zustände GB/T 5226,1
Maschinensicherheitsschutz GB 16454
Elektrisches System GB 5226,1
Ausrüstung alle Komponenten und verschiedenen Instrumente von verschiedenen Instrumenten sind alle Einheiten der Einheiten (Si); die Hauptkomponenten der Ausrüstung umfassen mechanisches, elektrisch und elektronische Geräte, sind die zuverlässigen Sicherheitsgarantien, zum des Schadens der Fehler oder der versehentlichen Unfälle zu verhindern.
Gerätzusammensetzung und charakteristische Beschreibung
Ausrüstungszusammensetzungsprofil:
Die Ausrüstung wird aus einer sägenden Bandsäge, Hydrauliksystem, ein Sägeband verfasst, das Gerät schmierend abkühlen, ein Chip, der Gerät übermitteln, ein Sicherheitsschild, ein elektrisches und Automatisierungskontrollsystem und dergleichen.
3,1 gesägte Säge-Maschine
●Die Gurtsäge wird aus einer Basis, einem Sägen, einem Sägerad, einem Getriebeteil, einem Zufuhrsystem, einem Bettteil, einem Bandspannmechanismus, einem Arm und den linken und rechten Führerradmechanismen verfasst.
●Basis und sägender Teil: Das Blatt wird mit einem Stahlblech und wird behandelt zurück zu dem Feuer geschweißt und behandelt. Sandstrahlende Oberflächenbehandlung, Präzisionsbearbeitung, guter Strukturentwurf, schöner Auftritt;
●Sägeradabschnitt: Er wird von importierter harter Aluminiumplatte (7075-T61) gemacht und ist fertig, und die Kante wird durch eine Tasche vulkanisierte Gummi geführt. Sie kann Operationsgeräusche verringern; das Sägerad läuft mit einer glatt Gleichgewichtskorrektur und glatt dreht und langem Leben.
●Getriebeabschnitt: Angetrieben durch den variablen Motor Datongs, durch die synchrone Flaschenzugstruktur, wird die Energie dem aktiven Flaschenzug übermittelt, und der Sägegurt ist Hochgeschwindigkeitsoperation. Die Übertragungseffizienz ist hoch und stabil. Die Geschwindigkeit ist 500-2000m/Minute, ist der Drehzahlbereich groß und kann dem Sägeschnitt einer Vielzahl der Grade von Aluminiumlegierung angepasst werden;
●Zufuhrsystem: Das Zufuhrsystem wird durch hydrostatischen Druck gefahren, und die Vorschubgeschwindigkeit ist 0-2 m/Minute, stepless Geschwindigkeitsregelung.
●Sawdow steigt: Gebrauchsdoppelt-Neigungsspalte und lineare Diastruktur als anhebende Bahn, zwei-angeschwemmte Anleitung auf der Sägebandantriebsseite und die Sägeband, die Seite festzieht, nimmt einen Einzelstrangführer an. Das lineare Dia ist HGW45/HGW35.
●Bettabschnitt: Die Betttabelle wird von HT300 gemacht. Zusätzlich zum Gewähren der genügenden Unterstützung für die materielle Säge, gibt es auch einen Satz hydraulische Klammern für einen Satz örtlich festgelegte Positionen, dadurch es definiert es den sägenden materiellen Schlagmann, um zu garantieren, dass das Sägen stabil ist.
●Sägespannmechanismus: Sägespannmechanismus wird durch das hydraulische Fahren gefahren, unter Verwendung des elektrischen Verbindungsmanometers, zum des Spannungswertes anzuzeigen und Haben einen defekten Bandschutz;
●Lenkvorrichtung Sawband: Verwenden Sie das links und die rechte Gruppe von sawband Führer. Jede Gruppe des Führers, den Rad 4 justierbare Führerrollen, das Radmaterial befestigte, wird vom Baustahl der Legierung (15CrMo), karburiertes Oberflächenc$löschen, Härte 50-55 hrc gemacht, sich fehlt gut haltbar, und der Streifenabschnitt wird mit dem Reiben behandelt und darüber hinaus stellt die Führergenauigkeit sicher, gibt es einen Wolframstahlring in der Sägerückseite, die genügende Unterstützung dem Sägeband während des Sägens gewähren kann, und kann die Wirksamkeit der Sägebanderschütterung verringern. Der Führer bedeutet wird angebracht am örtlich festgelegten Arm und der bewegliche Arm, entworfen, um die Struktur zu justieren, die örtlich festgelegte Armee ist als Integral entworfen, angebracht am Schieber, damit die 2 Spalten unter der Basis und dem örtlich festgelegten Armeearm angeschlossen werden, Form stabile Rahmenkonstruktion, um genügende Unterstützung zu gewähren, um zu garantieren, dass das Sägen häufig sinkt und Erschütterung verringern kann.
●Vollautomatisches Fütterungssystem: Vollautomatische Formsägemaschine mit Fütterungsbett, mit 1 Gruppe hydraulischen Klammern auf dem Fütterungsbett, nach der Fütterung, die Auflage, die Material, durch den Hydrozylinder fährt die Zufuhrklammer auf seinem Bahn Vorschub festklemmt und kann mehrfache Zeiten eingezogen werden. Der Vorteil ist, dass vollautomatische Festlegung unbeaufsichtigt ist, kein Bedarf an der manuellen Intervention. Defektes Genauigkeit ± 1 Millimeter.
Hydrauliksystem 3,2
●Service-Gegenstand: Das Sägeband wird gespannt und sägt in und klemmt, automatisches Schaltgetriebe fest.
●Hauptmerkmale:
Unabhängige Pumpstation, zentralisierte Magnetventilsteuerung.
Zusätzlich zur Schlauchverbindung wird Stahlrohr angeschlossen, und der Druckverlust wird effektiv verringert.
●Technische hauptsächlichparameter:
Systemdruck 7MPa
Funktionsdruck 5-6MPa
Hydrauliköl des Funktionsmediums ISO46 Antimühl
Bearbeiten Sie Temperatur 10 ° C -55 ° C
Kühlbetriebwindkühlvorrichtung
Geräusche ≤80dB
3,3 abkühlendes Schmierungsgerät des Sägebands
●Annahme eines Gas-artigen aerosolic abkühlenden Gerätes.
●Es wird hauptsächlich aus Öltanks, Luftpumpen, Impulsprüfern, Düsen, Magnetventilen und dergleichen verfasst.
●Nachdem das Gerät durch die Druckluft, nach Mischluft und Kühlöl gefahren wird und den Sägezahnteil des Sägegurtes sprüht und die Oberfläche von der Oberfläche den Ölfilm produzieren, die Hitze schnell verteilen lässt, die während des Schnittes erzeugt wird, dadurch es sicherstellt es hohe Leistungsfähigkeit und hohe Oberflächengenauigkeit.
2 Eigenschaften: einheitlicher Spray, gute Kühlwirkung, verbessern sah Leistung
Verbessern Sie die Nutzungszeit des Sägeblatts
Verbessern Sie die Glattheit der sägenden Oberfläche
Verringern Sie die Abnutzung des Chipsystems
Kühlöl ist eine Betriebsextraktion, ungiftig und harmlos
Chip 3,4, der Gerät übermittelt
●Der Innenraum der Sägemaschine benutzt einen Schieber, um Aluminium zu nehmen und zum Aufzug heraus zu schieben.
●Der sägende Bereich verwendet Blechanleitung und -schutz, und das Aluminium gehackt von den Sägen wird zu eingeführt
3,5 Sicherheits-Schutz
●Integraler Schutz, verhindern Aluminiumzerhacker und Ölnebelspritzenverschmutzung.
●Es gibt eine Wartungstür vor und nach dem Schild, das für tägliche Wartung und Ersatz des Sägegurtes bequem ist. Aller Wartungstürbeschlagendschalter, die Tür öffnet alle PLC-Ausgangsleistungsversorgungen. Gleichzeitig wird das Warnsignal auf dem Touch Screen und entsprechend dem entsprechenden Schalter angezeigt.
3,6 elektrisches und Automatisierungs-Kontrollsystem
●Boden-stehender elektrischer Schaltschrank, unabhängige Last und unmittelbarer Endbestätigungsknopf
●Schaltschrank-Macht Wechselstrom: 380V/50Hz Dreiphasen4 Linie DC: 24V
●Unter Verwendung des programmierbaren Prüfers (PLC) zum der prozesskontrollierten und programmierbaren menschlichen Schnittstelle (HMI) für Produktionsverfahrenparameterinput durchzuführen, hat Mensch-Maschine-Schnittstelle Parametereinstellungen, Datenanzeige, wichtiger DatenKennwortschutz, Störungswarnung, Störungsanzeige, Problemdiagnose Eigenschaften.
●Das Gerät hat die manuellen und automatischen Kontrollfunktionen.
●Der funktionierende Diskettenknopf des Gerätes benutzt einen Schneider-Knopf, wasserdicht, staubdicht, außer dass es gibt symbolische Anweisungen und angezeigt in der Farbe.
●Reservierter ComputerDFV-Anschluss.
●Trennungsentwurf mit dem Schaltschrank (wasserdicht)
7,5 Ausrüstungs-Arbeitsbereich: Erfordert Werkzeugmaschinen für Langzeitstabilität im folgenden Arbeitsbereich.
7.5.1 Energie: AC380V-± 10%, ± 50Hz 1 Hz.
7.5.2 umgebende Temperatur: 5 | 40 ° C.
7.5.3 relative Luftfeuchtigkeit: <85>
7.5.4 Druckluftdruck: 0,5 | 0,8 MPa.
Sicherheit der Ausrüstung 7,6
7.17.1 sollte Ausrüstung Überlastschutz, persönliche Schutzgeräte und Notabschaltungsknöpfe haben.
7.17.2 sollte Ausrüstung mehr als 16 Stunden lang ohne Ausfall verfügbar sein.
