Produktdetails:
Zahlung und Versand AGB:
|
Modell: | Vollautomatisches Modell | Automatischer Fütterungsmotor: | WECHSELSTROM 3KW |
---|---|---|---|
Spannung: | 380V / 50Hz | Strust sah Durchmesser: | Ø460mm |
Hauptleitung sah Geschwindigkeit: | 4000 r/Minute | Vorgeschwindigkeit: | Schnell 9 m/Minute |
Hervorheben: | 4000r/Min High Speed Saw Machine,CNC 4000r/Min sah Maschine,Hochgeschwindigkeitssäge-Maschine CNC |

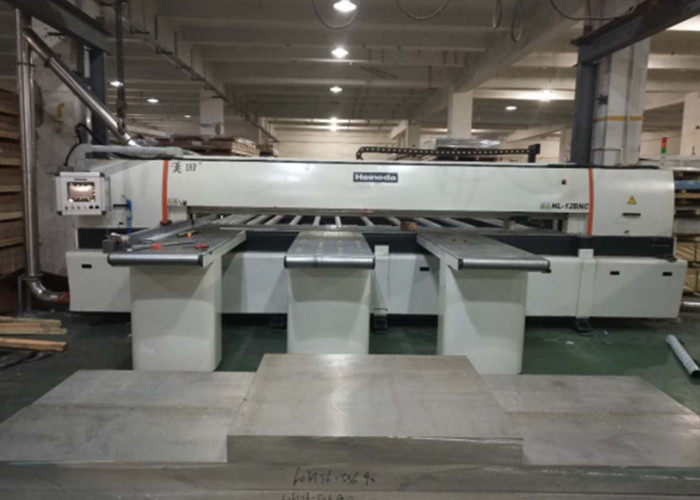

HL-12BNC automatische Aluminiumschneidemaschine-Aluminiumplatten-Säge-Schneidemaschine
Beschreibung
Aluminiumplattensägenmaschine der automatischen Präzision
Eigenschaften:
1. Er kann 16-24 Stücke auf einmal schneiden, und die Leistungsfähigkeit ist viele Mal höher als die der herkömmlichen automatischen Eckcodemaschine. Der Eckcode, der Genauigkeit schneidet, wird stabil innerhalb ±0.1mm gesteuert
2. Die Operation ist einfach, kann sie durch manuellen Ausschnitt ersetzt werden, und die Rückstände können innerhalb 5mm gesteuert werden, nachdem man die örtlich festgelegte Länge addiert hat.
3. Die horizontale Führungsschiene zieht das Messer ein und wird mit dem ultradünnen Sägeblatt verwendet und rettet Sie Geld jeden Tag.
Die Firma nimmt an der Produktion, der Forschung und Entwicklung, den Verkäufen und dem Service der Ausrüstung in der Maschinerieindustrie teil. Zur Zeit sind die Hauptprodukte automatische Präzisionsaluminiumsägemaschine, Stromkreisbordcomputerschneidemaschine, automatische Schneidemaschine CCL, Schneidemaschine der Leiterplatte numerisches Steuer, PWBs Rundungsmaschine numerisches Steuer, etc.
Im Laufe der Jahre hat die Firma handelspolitische Zusammenarbeit mit den inländischen und Auslandskunden auf dem Prinzip des beiderseitigen Nutzens und mit Gewinn für beide Parteien durchgeführt. Wir fahren fort, Erfahrung der neuen Technologie und des Managements zu integrieren und bemühen uns, „des nullproblems“ zu produzieren Produkte und hochwertige Dienstleistungen für unsere Kunden zu erbringen. Wir freuen uns, zu arbeiten, mit Ihnen, zum eines besseren Morgens zu schaffen!
Sechs Vorteile der Produktstabilitätsgarantie
1. Konzeption des Produkts
2. Team R&D
3. Herstellung
4. Leistungsnachweis
5. Fabrikselbstkontrolle
6. Kundendienst
Warum wählen Sie uns?
Wir sind Berufsmaschineriehersteller, wir zur Verfügung stellen Maschinen der guten Qualität. Wir stellen technische Stütz- und Operationstraining zur Verfügung.
Wir haben ein komplettes Kundendienstsystem bei der Anwendung von Maschinen.
Modell: HL-12BNC Computeraluminiumplattensägenmaschine
Technische Spezifikationen und Parameter
Modell | HL-12BNC | |
Schneidlänge | 3800mm | |
Sägende Fähigkeit | Ausschnittbreite | 3800mm |
Maximale Schnitthöhe | 120mm | |
Maximum herausgestellte Höhe des Sägeblatts | 125mm | |
Hauptleitung sah Motor | 15kw | |
Streifen | Strust sah Durchmesser | Ø460mm |
Hauptsägewellendurchmesser | Ø 38mm | |
Hauptleitung sah Geschwindigkeit | 4000 r/Minute | |
Sägen | Gehender Invertermotor | 1.5kw |
Vorgeschwindigkeit | Schnell 9 m/Minute | |
Hintere Geschwindigkeit | Schnell 17 m/Minute | |
Automatischer Fütterungsmotor | WECHSELSTROM 3KW | |
Luftdruck | ≥5.0 Kilogramm/cm2 | |
Arbeitsraum von der Grundhöhe | 1130 Millimeter | |
Werkzeugmaschinenform (Länge × Breite × Höhe) | 7100 × 7700 × 1980 | |
Spannung | 380V / 50Hz |
Mechanische Eigenschaften
▲Note-ähnlicher Operationsschirm:
1. Note 10-Zoll-Operationsschirm.
2. Wechselweise können mehrfache Sätze Werktische eingestellt werden, das für Übergabe bequem ist.
3. Führerinputfunktion.
4. Störungsselbstentdeckungsfunktion.
▲Arbeitsclipsitz:
1. Das zwei-seitige Bettgitter der Arbeitsklammer wird aus schweißendem Stahlträger verfasst, und der Gang und der Floss-Antrieb werden mit einem Gang und einem Zahnreihen-Antrieb überzogen, während das Überziehen einer harten Chromschiene und der anderen Seite und des magnetischen Machthabers einen genauen Grad im Doppelverhältnis erreicht. Mit Reduzierung und 2 Kilowatt tägliche Servobewegungspräzision und der schnelle in Position bringende Antrieb, erreicht die Höchstgeschwindigkeit 6 Meter pro Minute.
▲Druckstrahlnstruktur:
1. Nehmen Sie die integrale den zusammenpassenden Druckstrahlnstruktur, Gangstreifen und Zylinder an, fahren Sie gleichmäßig den rollenden Strahl, und der Druck wird gleichmäßig auf beiden Seiten von der geschnittenen Mittelinie verteilt, und der Streifen ist in die Unterseite des Druckstrahls installiert, um die Presse zu vermeiden, die Oberfläche der geschädigten Arbeit drückt und stellt Präzisionsausschnittqualität sicher.
▲sah:
1. Nehmen Sie das obere an und unter parallele lineare Laufschienen, das Ineinander greifen der sägenden Bewegung effektiv zu verringern, die Glattheit der enormen Bewegung zu erhöhen, und das Schieberütteln der Bewegung effektiv zu verringern, um die beste Schnittlinie Genauigkeit zu erzielen.
2. Hauptleitung sah Motor 20HP (15 Kilowatt), der riesige Roller benutzt einen (1,5 Kilowatt) variablen Motor der Frequenz 2HP mit dem Geschwindigkeitsreduzierer- und Präzisionsgangzahnreihen-Antrieb, die Hauptsäge mit dem Ölzylinder, also ist vermeidet die Säge stärker und den traditionellen Ketten-Antrieb, den der LKW sah, das Zusammendrücken, etc., erzeugte.
3. Das Sägen, die Positionierung schneiden, kann, von der Programmbreite zu ernten beginnen, die Einstellungen redigiert.
4. Ein quadratisches Behältergelenk wird unter dem Sägen abgeschafft, und es gibt zwei Seiten Film, zum sich zu bedecken, verlängern auf das Ende des Schnittes, um den Staubbehälter sicherzustellen erreicht den höchsten Staub Kollektiveffekt.
5. Die sägenden Anschlagschnitte bis 6 Meter pro Minute, und die Rückseite erreicht 7 Meter pro Minute, und die Höhe der Arbeit wird nicht durch den Plattengriff justiert, und die Schnittgeschwindigkeit können zu der Zeit des Ausschnitts geändert werden. Benutzer können ihre Präferenzanforderungen justieren, die zu ihrer eigenen Natur unterschiedlich sind.
▲Haupttabelle:
Das Hauptarbeitsblatt ist auch eine sich hin- und herbewegende Tabelle. Die kupferne Lufttrommel wird auf der Platte des kolloidalen Chromüberzuges abgeschafft. Wenn die Haltbarkeit erhöht wird, wird die Arbeits-Leistungsfähigkeit der Arbeitskräfte auch verbessert.
▲Kreuzungsgreifer:
1. Zahl der Arbeitsclip-Standardkonfiguration: 12 Stützclip.
2. Jeder Stau wird mit einem Zylinder mit einer Hebelmethode ausgerüstet, und wenn es dem Arbeitsgegenstand gezogen wird, ist es möglich, zu garantieren, dass das Arbeitsmaterial das Blatt festklemmt.
▲staubdicht
Segmentale staubdichte Stücke benutzen transparente Kunststoffplatten, die Staubentladung effektiv hemmen können und Sicherheitsschutz erzielen können.
▲Elektronische Schaltkastenkonfiguration:
1. Alle elektronischen Teile werden in Taiwan gekauft.
2. Der Servomotor und der Servo-Antrieb sind japanisches Panasonic.
3. Der Inverter ist Taiwans englisches Waritatten.
4. Elektronische Teile benötigen nicht Kühlsystem überhaupt, für populäre elektronische Teile, können Ersatz auf dem Markt kaufen, ohne um Staubinvasion sich zu sorgen, solange sie regelmäßig gesäubert wird.
▲Stromversorgung:
1. Die Stromversorgung ist eine Dreiphasenversorgung für industrielles, mit einer Spannung von 380V/von 50Hz.
▲Druckluftzufuhr:
1.Use Luftdruck bis 5 | 6 Kilogramm/cm
▲staubig:
1. Der Lieferant stellt ein Schabertandemsystem zur Verfügung und ist gleichzeitig an Ort und Stelle mit der Sägemaschine installiert, um die Chips sicherzustellen.
2. ▲Standardausrüstung:
1. Solden Sägeblatt: Karbid Sägeblatt (die Aluminiumplatte speziell).
2. Workclip: 12.
3. Sich hin- und herbewegende Viehbestände: 1520mm x 500mm x 3.
4. Werkzeugkasten enthält ein Werkzeug 1 Gruppe.
5. Der Hauptsägemotor wird in der Maschine vereinbart.
Die Ersatzteile
Seriennummer | Name | Spezifikation | Zahl von Stücken | Anmerkung |
1 | Hexagonschlüssel (innen) | 1 Satz | ||
2 | Schraubenzieher (Wort + Kreuz) | 1 Satz | ||
3 | Offener Schlüssel | 17-19 19-22 | 2 | |
4 | justierbarer Schlüssel | 250 Millimeter | 1 | |
5 | Grundschraube und Auflage | 1 Satz | ||
6 | Sicherung | 10 | ||
7 | Butter | 1 | ||
8 | Maßband | 5 m | 1 | |
9 | Buttergewehr | 100cc | 1 | |
10 | das Benutzerhandbuch | 1 | ||
11 | Sägeblatt | 460 * 38 * 4,0 * 60T | 1 |
Beschäftigung des Bodens
HL-12BNC mechanische teilweise einfache Verlustliste und -verbrauchsmaterialien
Seriennummer | Produktname | Spezifikationen/Modell | Ursprung | Einheit | Quantität | Anmerkung | |||||
1 | Multi-Keil | PL1574 | Inländische Produktion | 根 | 1 | ||||||
2 | Bennar | IA-19 (Edelstahlball) | Inländische Produktion | 个 | 192 | ||||||
3 | Sägeblatt | Ø460 * Ø38.0 * 4,0, 60 Zähne | Inländische Produktion | 片 | 1 | ||||||
4 | Entweichenzylinder | Du63 * 50 | Import | 只 | 12 | ||||||
5 | Staubgeschütztes Fass | SDA32 * 75 | Import | 只 | 2 | ||||||
6 | Drücken des Haubenzylinders | Du80 * 150 | Import | 只 | 2 | ||||||
7 | Zusätzlicher sich hin- und herbewegender Zylinder | Jg63 * 10 | Import | 只 | 24 | ||||||
8 | Spindellager | 6209zz | Import | 只 | 3 | ||||||
9 | Fütterungsgehende Radlager | 62/22 | Import | 只 | 3 | ||||||
10 | Zufuhrführungschiene-Radlager | 6002 | Import | 只 | 3 | ||||||
11 | Hydrauliköl | 46 # anti-Prägehydrauliköl | Inländische Produktion | L | 40 | ||||||
12 | Kühlmittel | Mikroschmieröl | Import | Gallone | 1 |
HL-12BNC elektronisch Steuerteil einfache Verlustliste und -verbrauchsmaterialien
Seriennummer | Name | Einheit | Quantität | Modell | Marke | ||||||||
1 | Inverter | PCS | 1 | CHF100A 18.5KW | InVt | ||||||||
2 | Bewegungsdetektor | PCS | 1 | CD33-250N (P) -422 | Optex | ||||||||
3 | Steuertransformator | PCS | 1 | NSK-1.0 AC380/220/3P/8.0KVA | chint | ||||||||
4 | Schaltnetzteil | PCS | 1 | S-200-24 8.3A | Ming Wei | ||||||||
5 | Schaltnetzteil | PCS | 1 | NES-15-5 3A | Ming Wei | ||||||||
6 | Sicherung | PCS | 1 | FUSE-6A | FUSE-BOX | ||||||||
7 | Zwischenrelaisfassung | PCS | 15 | RXZE1M2C | Shneider | ||||||||
8 | Zwischenrelais | PCS | 15 | RXM2CB2BD | Shneider | ||||||||
9 | Heißes Überlastrelais | PCS | 1 | LRD07C 1,6 | 2.5A | Shneider | ||||||||
10 | Heißes Überlastrelais | PCS | 1 | LRD12C 5,5 | 8A | Shneider | ||||||||
11 | Elektromagnetischer Kontaktgeber | PCS | 1 | LC1D40M7C AC220V | Shneider | ||||||||
12 | Elektromagnetischer Kontaktgeber | PCS | 1 | LC1D18M7C AC220V | Shneider | ||||||||
13 | Elektromagnetischer Kontaktgeber | PCS | 2 | LC1D09M7C AV220V | Shneider | ||||||||
14 | Energieleistungsschalter | PCS | 1 | EZD100E3100N | Shneider | ||||||||
15 | Näherungsschalter | PCS | 12 | PM12-04N | Fotk | ||||||||
16 | Netzschalterverschluß | PCS | 1 | XB-BG21C | Shneider | ||||||||
17 | Leistungsmesser | PCS | 1 | XB2 BVM1C AC220V | Shneider | ||||||||
18 | Laufknopf mit Licht | PCS | 1 | XB2 BW33B1C (grünes) DC24V | Shneider | ||||||||
19 | Gelber flacher Knopf | PCS | 1 | XB2-BA51C (1NO) | Shneider | ||||||||
20 | Notknopf | PCS | 2 | XB2BS542C (1NC) | Shneider | ||||||||
21 | Sägehahn-Geschwindigkeitspotentiometer | PCS | 1 | Mexic0 | B0urns | ||||||||
22 | Ausschweifender Glanz | PCS | 2 | SZL-803/150 | Axial |
FAQ
Q: Sind Sie Hersteller?
: Ja haben wir unsere eigene Fabrik und wir versprechen Großverkäufe zu einem konkurrenzfähigen Preis. Willkommen, zum unserer Fabrik jederzeit zu besichtigen.
Q: Kann ich eine Maschine entsprechend meinen eigenen Anforderungen erhalten?
: Sure.We nehmen Soem und ODM an.
Q: Dieses, das erste mal ich diese Art der Maschine verwende, ist ist es einfach funktioniert?
: Es gibt Führervideo, das zeigen, wie man Maschine benutzt und englische Betriebsanleitung Ihnen mit Maschine schicken. Wenn es noch gibt, haben Sie jede mögliche Frage, wir zur Verfügung stellt freien professinal Führer für Sie, bis Sie Maschine gut benutzen konnten.
Wenn Sie nicht die Maschine gefunden haben, die Sie benötigen, zögern Sie nicht, mit uns auch in Verbindung zu treten. Wir tun gut, um Ihnen den besten Vorschlag zu geben.
