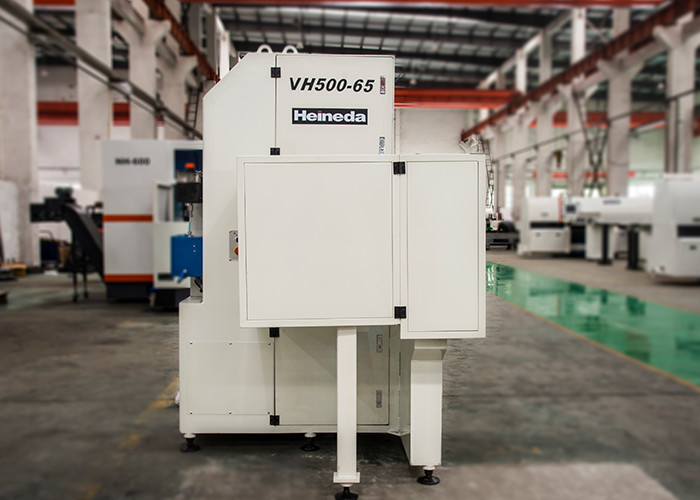

VH500 Hochgeschwindigkeits-Vertikalbandsäge-Maschine Säge Kehle Tiefe 580mm
Zusammensetzung und Eigenschaften der Ausrüstung
Die Bandsäge besteht hauptsächlich aus einem Sägerrahmen, einer Basis, einem Sägerrad, einem Getriebeteil, einer Sägebandleitradgruppe, einem Abfallförderer, einem hydraulischen System und einem elektrischen Steuerungssystem.
Übersicht über die Ausrüstung
Als Anbieter von Präzisionssägemaschinen hat sich Heineda aus traditionellen Geräten entwickelt.Die Unternehmen verfügen über mehr als 100 Arten von selbst erforschter und entwickelter Ausrüstung.Bei der Herstellung von Präzisionssägemaschinen aus Aluminium haben sich die Produkte von Heineda von einer Reihe von Herstellern von Luftfahrt-, Militär- und Zivilgeräten auf dem chinesischen Festlandmarkt ausgezeichnet.
Modell: Hochgeschwindigkeitsspannbandsäge VH500
▲ VH steht für das vertikale Bandsägemaschinenmodell der Heineda Company.
▲ 500 ist die Sägeleistung der Sägemaschine
Höchste Sägehöhe Φ400 mm;
Maximale Sägebreite 500 mm;
Die Höchsttiefe der Säge ist 580 mm.
Wird eine Klemme innerhalb des Arbeitsplatzes hinzugefügt, kann ein diagonales Schneiden durchgeführt werden.
Ausrüstungsgegenstände
Die wichtigsten technischen Parameter
| Projektbezeichnung |
VH500 Hochgeschwindigkeits-Vertikalbandsäge |
| Sägefähigkeit |
Halshöhe: 400 mm, Halstiefe: 580 mm. |
| Geschwindigkeit des Sägebandes |
500 ‰ 2000 m/min (Frequenzumrechnungsgeschwindigkeitsregelung) |
| Spezifikationen für Sägeband |
34 Breite X 1,1 Dicke X5560 Länge (mm) |
| Verfahren zur Spannung des Sägebandes |
Hydraulische automatische Spannung |
| Weg der Sägebandführung |
Verstellbare Walzklemmen, Rücksäge aus Wolframstahl |
| Spezifikationen der Sägebahnen |
Durchmesser 630, 7075T651, hart anodiert |
| Spezifikationen für den Sägenbogen |
Q235 Stahlplattengruppenschweißen, Spannungsentlastung, Präzisionsbearbeitung, Gewicht ca. 2 t |
|
Motor mit Sägeband
|
11 kW TECO |
| Hydraulikmotor |
0.75 KW (Taiwan) |
| Verfahren zur Kühlung mit dem Sägeband |
Halbtrockenluftdruckölnebelkühlsystem |
| Hydraulikölkapazität |
50L (unabhängige Hydraulikstation) |
| Energiebedarf |
380 V X 3 Phasen X 50 Hz |
| Verteilerbox |
Unabhängige Verteilerbox (IP55), an der Seite der Maschine |
| Betriebskasse |
Konstruktion und Vorderseite der Maschine, mit Tasten und Drehzahlknöpfen betätigt |
| Sägevertikalität |
≤ 0,5 mm
|
| Genauigkeit Flachheit |
≤ 0,5 mm
|
Beschreibung der Hauptteile der vertikalen Bandsäge VH500
Die Bandsäge besteht hauptsächlich aus einem Sägerrahmen, einem Sägerrad, einem Getriebeteil, einer Sägebandführradgruppe, einem Abfallförderer, einem hydraulischen System und einem elektrischen Steuerungssystem.
Der Sägewerkteil besteht aus 7075T6 gestreckter Aluminiumplatte, hart anodiert. Nach der Verarbeitung wird er durch dynamisches Gleichgewicht korrigiert, mit guter Leistung, hohen mechanischen Eigenschaften,und kann hohen Geschwindigkeiten und hohen Zugbelastungen standhalten.
Der Übertragungsanteil wird vom TECO-Frequenzumwandlungsmotor angetrieben, um die aktive Katze zum Drehen zu bringen und so den Sägeband mit hoher Geschwindigkeit zu fahren.Die Drehzahl des Sägebandes wird durch den Frequenzwandler angepasst, um die Ausgangsumdrehungen des Motors zu steuern, und wird vom digitalen Zähler angezeigt.
Das Lager und die Schlüssellager sind alle aus NSK-Produkten.
Der Fahrschalter wird verwendet, um zu erkennen, ob die Spannung abnormal ist, und die Maschine wird automatisch anhalten, wenn die Anomalie abnormal ist.Wenn Anomalien auftreten, wirkt der stabile Druck auf die Bremsscheibe und steuert die Drehung des Sägerrads.
Der hydraulische Teil hat eine unabhängige Pumpenstation und wird durch ein zentralisiertes Magnetventil gesteuert.Ausgenommen Teile, die mit Schläuchen verbunden sein müssen, sind alle durch Stahlrohre miteinander verbunden, um Druckverluste wirksam zu reduzieren.
Der Übertragungsmechanismus der Sägemaschine ist exakt ausgeglichen und korrigiert, um die Vibrationen zu minimieren und sicherzustellen, dass der Sägeband nicht leicht zu brechen ist.
Der Führungsteil des Sägebandes verwendet Klemmwalzen, eine an der Spitze und die andere an der Spitze, die Walzen sind aus Legierstahl und werden nach Oberflächennitridbehandlung präzise geschliffen,mit hoher Präzision und guter Verschleißfestigkeit.
Die treibende Walze des Abfallförderers ist mit einer festen Welle ausgelegt, um einen Bruch während des normalen Gebrauchs zu vermeiden.Das Walzlager verwendet ein doppelseitig versiegeltes Lager, um das Eindringen von Aluminiumspäne zu vermeiden und die Lebensdauer zu verbessern.
Heineda-Service
Für die Produkte, die durch die Vertragsausrüstung hergestellt werden, wird Hantian mit dem Kunden zusammenarbeiten, um die Qualität der Ausrüstung während des Zeitraums der Annahme der Ausrüstung zu ermitteln und zu testen.
Einrichtung eines Teillagern.
Einführung von Dienstleistungen in der Anlage
Regelmäßiger kostenloser Rückbesuch
Vollständiges schlüsselfertiges Projekt (Verfahren, Management, Wartung, Ausbildung, Produktion)
Ein 3-stufiges Wartungssystem einrichten.
Kostenloser Software-Upgrade-Dienst.
Vorschlag für Vorbaupläne.
