Vh500 vertikale Sägemaschine Hochgeschwindigkeitsquasi-trockene Luftdruck-Ölnebelkühlsystem

Vh500 Vertical Saw Machine High Speed Quasi Dry Air Pressure Oil Mist Cooling System
Vh500 Vertical Saw Machine High Speed Quasi Dry Air Pressure Oil Mist Cooling System Vh500 Vertical Saw Machine High Speed Quasi Dry Air Pressure Oil Mist Cooling System Vh500 Vertical Saw Machine High Speed Quasi Dry Air Pressure Oil Mist Cooling System Vh500 Vertical Saw Machine High Speed Quasi Dry Air Pressure Oil Mist Cooling System

Großes Bild :  Vh500 vertikale Sägemaschine Hochgeschwindigkeitsquasi-trockene Luftdruck-Ölnebelkühlsystem

Produktdetails:
Herkunftsort: China
Markenname: HEINEDA
Modellnummer: VH500
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: negotiable
Verpackung Informationen: Standardpaket für die Ausfuhr
Lieferzeit: 6-8 Arbeitstage
Versorgungsmaterial-Fähigkeit: 10 Sätze pro Monat
Ausführliche Produkt-Beschreibung
Säge-Bandgeschwindigkeit: 500 ‰ 2000 m/min (Frequenzumrechnungsgeschwindigkeitsregelung) Sägende Kapazität: Kehlhöhe: 400mm, Bügeltiefe: 580mm
Hydraulikmotor: 0,75 Kilowatt (Taiwan) Säge-Band-Motor: 11KW TECO
Sägegurt-Spannmethode: Hydraulisches automatisches Spannen Sägevertikalität: ≤0.5mm
Hervorheben:

500 mm vertikale Sägemaschine

,

Hochgeschwindigkeits-Wirbelsäge

,

500 mm vertikale Bandsäge

VH500 Bandsäge Hochgeschwindigkeits-Vertikalbandsäge Vertikalbandsäge

Übersicht über die Ausrüstung
Modell: Hochgeschwindigkeitsspannbandsäge VH500
▲ VH steht für das vertikale Bandsägemaschinenmodell der Heineda Company.
▲ 500 ist die Sägeleistung der Sägemaschine
Höchste Sägehöhe Φ400 mm;
Maximale Sägebreite 500 mm;
Die Höchsttiefe der Säge ist 580 mm.
Wird eine Klemme innerhalb des Arbeitsplatzes hinzugefügt, kann ein diagonales Schneiden durchgeführt werden.

Ausrüstungsgegenstände

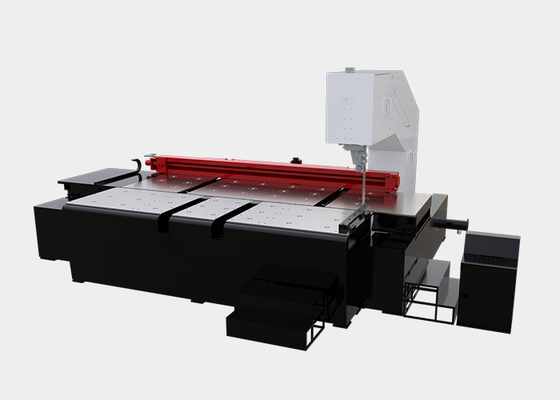

Vh500 vertikale Sägemaschine Hochgeschwindigkeitsquasi-trockene Luftdruck-Ölnebelkühlsystem 0

Die wichtigsten technischen Parameter

Projektbezeichnung VH500 Hochgeschwindigkeits-Vertikalbandsäge
Sägefähigkeit Halshöhe: 400 mm, Halstiefe: 580 mm.
Geschwindigkeit des Sägebandes 500 ‰ 2000 m/min (Frequenzumrechnungsgeschwindigkeitsregelung)
Spezifikationen für Sägeband 34 Breite X 1,1 Dicke X5560 Länge (mm)
Verfahren zur Spannung des Sägebandes Hydraulische automatische Spannung
Weg der Sägebandführung Verstellbare Walzklemmen, Rücksäge aus Wolframstahl
Spezifikationen der Sägebahnen Durchmesser 630, 7075T651, hart anodiert
Spezifikationen für den Sägenbogen Q235 Stahlplattengruppenschweißen, Spannungsentlastung, Präzisionsbearbeitung, Gewicht ca. 2 t

Motor mit Sägeband

11 kW TECO
Hydraulikmotor 0.75 KW (Taiwan)
Verfahren zur Kühlung mit dem Sägeband Halbtrockenluftdruckölnebelkühlsystem
Hydraulikölkapazität 50L (unabhängige Hydraulikstation)
Energiebedarf 380 V X 3 Phasen X 50 Hz
Verteilerbox Unabhängige Verteilerbox (IP55), an der Seite der Maschine
Betriebskasse Konstruktion und Vorderseite der Maschine, mit Tasten und Drehzahlknöpfen betätigt
Sägevertikalität

≤ 0,5 mm

Genauigkeit Flachheit

≤ 0,5 mm

Zusammensetzung und Eigenschaften der Ausrüstung

Die Bandsäge besteht hauptsächlich aus einem Sägerrahmen, einer Basis, einem Sägerrad, einem Getriebe, einer Sägebandleitradgruppe, einem Abfallförderer, einem hydraulischen System und einem elektrischen Steuerungssystem.

Beschreibung der Hauptteile der vertikalen Bandsäge VH500
Die Bandsäge besteht hauptsächlich aus einem Sägerrahmen, einem Sägerrad, einem Getriebeteil, einer Sägebandführradgruppe, einem Abfallförderer, einem hydraulischen System und einem elektrischen Steuerungssystem.

Der Sägewerkteil besteht aus 7075T6 gestreckter Aluminiumplatte, hart anodiert. Nach der Verarbeitung wird er durch dynamisches Gleichgewicht korrigiert, mit guter Leistung, hohen mechanischen Eigenschaften,und kann hohen Geschwindigkeiten und hohen Zugbelastungen standhalten.

Der Übertragungsanteil wird vom TECO-Frequenzumwandlungsmotor angetrieben, um die aktive Katze zum Drehen zu bringen und so den Sägeband mit hoher Geschwindigkeit zu fahren.Die Drehzahl des Sägebandes wird durch den Frequenzwandler angepasst, um die Ausgangsumdrehungen des Motors zu steuern, und wird vom digitalen Zähler angezeigt.

Das Lager und die Schlüssellager sind alle aus NSK-Produkten.

Der Fahrschalter wird verwendet, um zu erkennen, ob die Spannung abnormal ist, und die Maschine wird automatisch anhalten, wenn die Anomalie abnormal ist.Wenn Anomalien auftreten, wirkt der stabile Druck auf die Bremsscheibe und steuert die Drehung des Sägerrads.

Der hydraulische Teil hat eine unabhängige Pumpenstation und wird durch ein zentralisiertes Magnetventil gesteuert.Ausgenommen Teile, die mit Schläuchen verbunden sein müssen, sind alle durch Stahlrohre miteinander verbunden, um Druckverluste wirksam zu reduzieren.

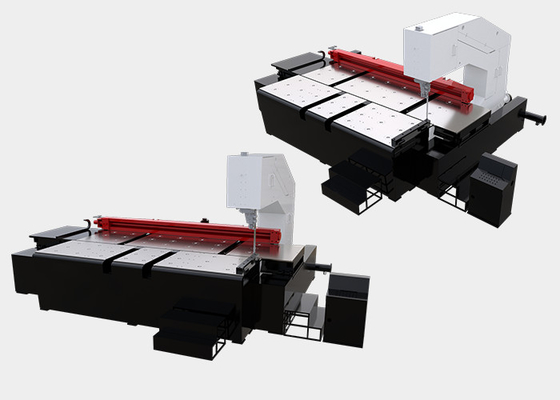

Vh500 vertikale Sägemaschine Hochgeschwindigkeitsquasi-trockene Luftdruck-Ölnebelkühlsystem 1

Der Übertragungsmechanismus der Sägemaschine ist exakt ausgeglichen und korrigiert, um die Vibrationen zu minimieren und sicherzustellen, dass der Sägeband nicht leicht zu brechen ist.
Der Führungsteil des Sägebandes verwendet Klemmwalzen, eine an der Spitze und die andere an der Spitze, die Walzen sind aus Legierstahl und werden nach Oberflächennitridbehandlung präzise geschliffen,mit hoher Präzision und guter Verschleißfestigkeit.
Die treibende Walze des Abfallförderers ist mit einer festen Welle ausgelegt, um einen Bruch während des normalen Gebrauchs zu vermeiden.Das Walzlager verwendet ein doppelseitig versiegeltes Lager, um das Eindringen von Aluminiumspäne zu vermeiden und die Lebensdauer zu verbessern.

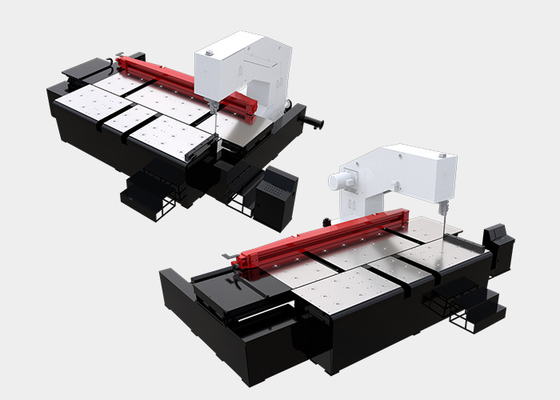

Vh500 vertikale Sägemaschine Hochgeschwindigkeitsquasi-trockene Luftdruck-Ölnebelkühlsystem 2

Heineda-Service
Für die Produkte, die durch die Vertragsausrüstung hergestellt werden, wird Hantian mit dem Kunden zusammenarbeiten, um die Qualität der Ausrüstung während des Zeitraums der Annahme der Ausrüstung zu ermitteln und zu testen.
Einrichtung eines Teillagern.
Einführung von Dienstleistungen in der Anlage
Regelmäßiger kostenloser Rückbesuch
Vollständiges schlüsselfertiges Projekt (Verfahren, Management, Wartung, Ausbildung, Produktion)
Ein 3-stufiges Wartungssystem einrichten.
Kostenloser Software-Upgrade-Dienst.
Vorschlag für Vorbaupläne.

Erhielt mehrere Patentzertifikate

Vh500 vertikale Sägemaschine Hochgeschwindigkeitsquasi-trockene Luftdruck-Ölnebelkühlsystem 3
