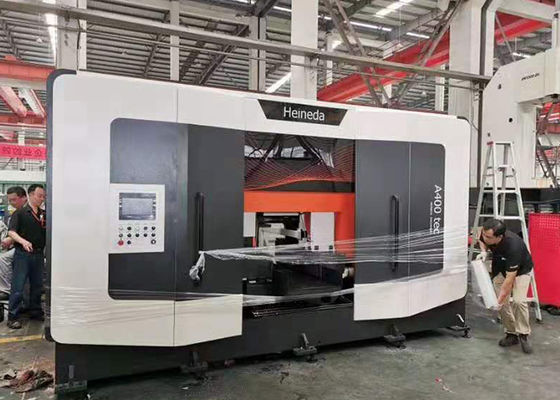

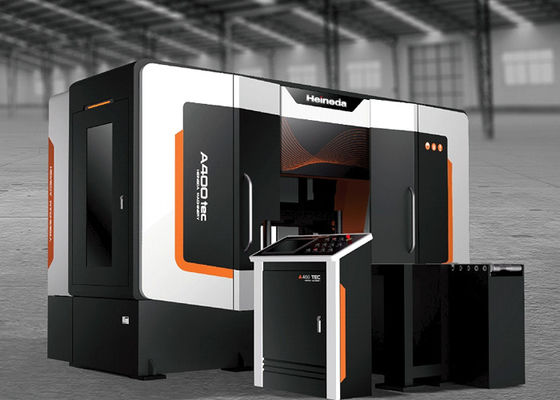

Die A-400tec ist eine vollautomatische Hochgeschwindigkeits-horizontale Bandsäge, die speziell für das Sägen von runden Ingots (Stäben) aus Aluminium und anderen Nichteisenmetallen entwickelt wurde.Es eignet sich für die Materialverarbeitung in großer Menge in der Luftfahrt, der Automobilindustrie, der Formen- und Extrusionsindustrie.
Dieses Modell verfügt über automatische Zuführungs-, Längeneinstellungs- und Sägefunktionen, die eine stabile und schnelle Sägeleistung in kontinuierlichen Produktionsumgebungen ermöglichen.besonders geeignet für Unternehmen mit Großproduktion.
|
Kategorie
|
Parameter
|
Technische Daten
|
|
Materialbeschreibung
|
Typ der Legierung
|
Aluminium und Aluminiumlegierung (1XXX7XXX)
|
|
Produktbeschreibung
|
Durchmesser der Stange
|
Φ80·Φ430 mm
|
|
Produktlänge
|
Dauer des Produkts
|
5 mm ≈ 700 mm
|
|
Leistungsdaten
|
Fähigkeit zum Schneiden
|
430 mm
|
|
|
Beförderungsgeschwindigkeit
|
500-2500 m/min
|
|
|
Reduzierung der Futterrate
|
100 ‰ 1000 mm/min (verstellbar)
|
|
|
Längengenauigkeit
|
± 0,3 mm
|
Ausrüstungsgrößen und -abdruck
Säge-Hauptgerät: Hauptkörperlänge ca. 4,5 m, Breite ca. 2,5 m (vorbehaltlich der Fundamentzeichnung).
Anlagefläche: Um die Ausrüstung herum sollte mindestens 1,0 m Betriebs- und Wartungsfläche für Inspektion, Reinigung und sicheren Durchgang reserviert werden.
Die obigen Abmessungen dienen ausschließlich der Beurteilung der Fabrikfläche; die endgültigen Installationsabmessungen basieren auf der von beiden Parteien bestätigten Grundrisszeichnung.
|
Artikel
|
Beschreibung
|
|
Hauptschneidemaschine
|
Schneidfähigkeit von 400 mm, automatische Zufuhr, feste Größe und integriertes Schneidsystem.
|
|
Hydraulisches System
|
Die unabhängige Hydraulikstation versorgt den Gurtspannmechanismus und die hydraulischen Komponenten.
|
|
Gürtelkühl- und Schmiersystem
|
Der Gurt ist mit einem Trockenluftkühlsystem zum Kühlen und Schmieren des Kontaktbereichs ausgestattet.
|
|
Elektrische und automatische Steuerung
|
Besteht aus einer SPS, einem Steuerfach und einer Mensch-Maschine-Schnittstelle für die Steuerung und Anzeige des Zustands.
|
|
Chip-Sammelsystem
|
Verwendet ein pneumatisches Sammelsystem, um Metallsplitter zu sammeln, die während des Schneidvorgangs entstehen.
|
Der Betriebsvorgang ist wie folgt:
- Fütterungsstadium: Die Rohstoffe werden manuell in den Fütterungsrollerförderbereich eingespeist, wobei die seitliche Spannvorrichtung das Material automatisch klemmt und in Richtung des Sägeschnitts drückt.
- Kopfsägen: Die Länge des Kopfes wird manuell gemessen und gesägt; nach dem Sägen wird der Kopf entfernt und das fertige Produkt automatisch gesägt.
- Positionierungsstufe: Der Längeneinstellmechanismus drückt das Werkstück in die eingestellte Längeneinstellung und das Servosystem vollendet die präzise Positionierung.
- Klemmstadium: Die Klemmvor- und Nachsägevorrichtungen arbeiten gleichzeitig, um das Werkstück stabil zu drücken.
- Sägephase: Der Sägenrahmen fällt bei der eingestellten Einspeisungsgeschwindigkeit ab, und die Bandsäge läuft mit hoher Geschwindigkeit, um den Schnitt abzuschließen.
- Rückziehungsstadium: Die Vorsäge-Klemme zieht sich leicht zurück, der Säge-Rahmen bewegt sich nach oben, um in seine ursprüngliche Position zurückzukehren, und das Kühlsystem des Sägebandes sprüht ständig Nebel, um das Material abzukühlen.
- Entladungsphase: Fertigprodukte und Abfälle werden manuell für weitere Arbeiten gehandhabt.
- Zyklusstadium: Das System bestimmt automatisch die Anzahl der Schnitte und die verbleibende Materiallänge und geht weiter zum nächsten Zyklus.
Das fertige Produkt arbeitet während des Sägevorgangs kontinuierlich und automatisch, ohne manuelle Eingriffe zu erfordern.
Warum wählen Sie uns?
HEINEDA ist ein führendes Unternehmen in der heimischen Industrie, das für sein fortschrittliches, ausgereiftes und unabhängiges F&E-Team bekannt ist.von eigenständigen Maschinen bis hin zu voll integrierten Produktionslinien, einschließlich automatisierter Lagerung, Säge, Bohren und Schälen von Aluminium- und Eisenstoffen.Unsere enge Zusammenarbeit mit Top-Unternehmen auf der ganzen Welt sorgt dafür, dass wir ausgewogene, präzise maßgeschneiderte Lösungen, die sich in langfristigen industriellen Anwendungen bewährt haben.
Produkteinführung
Technischer Service und Gewährleistung
- Der Verkäufer leistet lebenslange technische Unterstützung für die vertragsgemäße Ausrüstung.
- Die Produktgarantie beträgt 12 Monate ab dem Datum der Annahme und Lieferung.
- Im Garantiezeitraum, falls Qualitätsprobleme festgestellt werden (spezifische Zeitrahmen für Regionen außerhalb des chinesischen Festlandes müssen ausgehandelt werden): Antwort innerhalb von 24 Stunden,Personal innerhalb von 48 Stunden vor Ort entsenden Dienstleistungen
Das Personal verlässt den Standort nicht, bis der Fehler behoben ist; Ausrüstungsfehler werden innerhalb von 7 Tagen nach Ankunft behoben.
- Außerhalb der Garantiezeit stellt der Verkäufer Ersatzteile und technische Unterstützung auf langfristiger Basis zur Verfügung und liefert Verbrauchsteile zum Kostpreis.
