Produktdetails:
Zahlung und Versand AGB:
|
Maximum herausgestellte Höhe des Sägeblatts: | 180MM | Servo-fixtler Motor: | 0.75KW |
---|---|---|---|
Werktischhöhe: | 1130 Millimeter | Hertz: | 50Hz |
Spindel-Geschwindigkeit: | Maximal: 3950 U/min. | Hauptsägewellendurchmesser: | Ø 38mm |
Hervorheben: | Plc-Steueraluminiumplatte sah,Plc-Steuerscheibe sah Maschine,Hohe Leistungsfähigkeits-Aluminiumplatte sah |
HL - halbautomatische Aluminiummaschine des Plattensägen-8B für Plastikplatte
Beschreibung

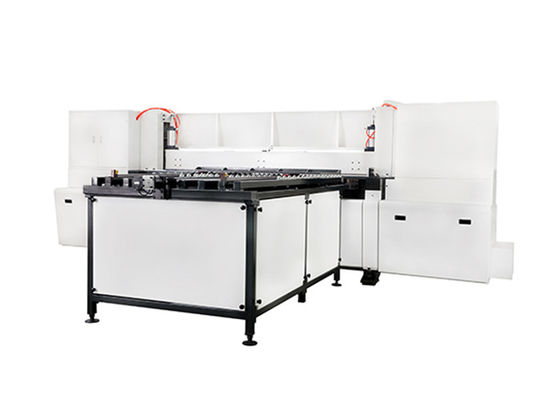

Modell: HL-8B halbautomatisierte Aluminiumsägeschneidemaschine
▲HL stellt das Modell Heineda-Firmender halbautomatisierten Aluminiumplattensägenmaschine dar.
▲8 stellt die Größe der Aluminiumplattensägenmaschine, 8b können gesägt werden 2600 Millimeter dar.
Dieser Apparat kann am Sägen von Aluminiumplatten, dicke Kupferbleche, zusammengesetzte Platten, Plastikplatten angewendet werden.
Technische Spezifikationen und Parameter
Modell | HL-8B | |
Wirksamkeit | Ausschnittbreite | 2600mm |
Maximale Schnitthöhe | 120mm | |
Maximum herausgestellte Höhe des Sägeblatts | 180mm | |
Hauptleitung sah Motor | 15kw | |
Streifen | Streifendurchmesser | Ø460mm |
Hauptsägewellendurchmesser | Ø 38mm | |
Spindelgeschwindigkeit | Maximal: 3950 U/min. | |
Sägen | Gehender Invertermotor | 1.5kw |
Automatische Skala (optional) | Servo-fixtler Motor | 0.75kw |
Örtlich festgelegte Länge | 1500mm | |
Luftdruck | ≥5.0 Kilogramm/cm2 | |
Werktischhöhe | 1130 Millimeter | |
Werkzeugmaschinenform (Länge × Breite × Höhe) | 5300mm × 5890mm × 1970mm | |
Spannung | 380V | |
Hz | 50Hz | |
Hauptmaschine | Maschinengewicht | Über 7000kg |
Die oben genannten Spezifikationen werden nicht gemeldet, wenn es irgendeine Änderung gibt
Das Hauptgerät und der Name der Maschine
Der Hauptgerätname der HL-8B halbautomatischen Aluminiumplattensägenmaschine.
Mechanische Eigenschaften
(1) wird diese Maschine aus den folgenden Hauptteilen verfasst
a. Ausrüstungshauptteil D. Touch Screen | Bedienfeld
b. GesamtkräuselungsKühlsystem des systems E.
Verbindungsmittel C. Automatic Werktisch F. Main
G. Floating Station
(2). Hauptteilstruktur und andere
a. Ausrüstungshauptteil
Das Ausrüstungshauptteil besteht aus vier Teilen: der Großrechner, ein angehobener Mechanismus, ein gehender Mechanismus des Kopfes, ein Sägeblatt, das Mechanismus festklemmt.
(i) Wirt
Der Großrechner nimmt ein Schweißverfahren an und wird gelötet, nachdem er zurückgegangen hat.
(ii) kann angehoben werden
Der Hauptaufzug ist mit dem oberen und untereren parallelen Bündel entworfen, und der stabile Aufzugkopf des Hydrauliksystems wird geschnitten. Wenn das Sägen geschnitten wird, braucht das Sägen von der Anzeige von verschiedenen Stärken kann verwendet werden, um den sägenden Bedarf von verschiedenen Stärken zu erfüllen. Bei der Implementierung des Materials sah, dort ist auch eine Ressource, die die Nutzungsdauer des Sägeblatts erhöht.
(iii), Mechanikmechanismus
Die flexoffall Verringerung, die durch den reisenden Mechanismus des Kopfes, den Zahnstange-Antrieb Motorantriebs ist, und kombiniert das obere und die parallelen doppelten Laufschienen unter, die Hauptträgheit des Kopfes effektiv verringernd, erhöht die glatte Leistung des riesigen Sitzes, und den Schuss der Bewegung, effektiv, verringernd erreichen Sie die gerade Präzision des besten Schnittes. Die Spitzengeschwindigkeit der Reise kann 15 Meter pro Minute erreichen, und der Rückzug kann 18 m/Min. erreichen.
(iv) Sägeblatt, Mechanismus festzuklemmen
Der doppelte Flansch wird in Verbindung mit der Nuss benutzt, und die Nuss wird festgezogen, um die Nuss festzuziehen, zuschließen das Sägeblatt, das bequem und schnell ist.
b. Gesamtkräuselungssystem
Mit Fahrraddruck wird integrale Kompressionshaubenform, der Luftdruck auf die Oberfläche der Presse gesetzt, und das Aluminiumplattenmaterial wird auf den Countertop gesetzt und stellt synchronen Druck sicher.
Während der Kleinbogen genauer ist, während der Kleinbogen gesägt wird. Die Rolle der Gesamtkräuselung ist gut, und die Geräusche werden verringert, die erheblich die Sicherheit des gesamten sägenden Prozesses verbessert.
Verbindungsmittel C. Automatic

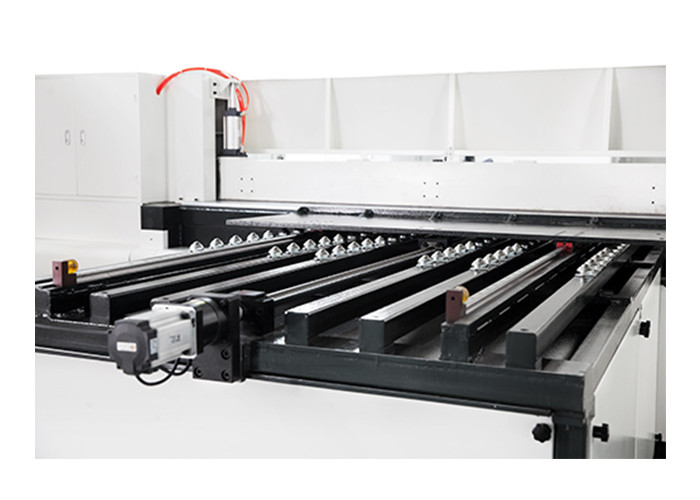

Unter Verwendung eines automatischen Paargerätes passen Sie den Servomotor, der für den Machthaber bequem ist. Wenn der sägende Prozess des Blattes durchgeführt wird, solange das Verbindungsmittel justiert werden kann, gibt es keinen Bedarf, das Messer zu schneiden, um das Messer durch den Betreiber zu schneiden und Zunahmeproduktions-Leistungsfähigkeit.

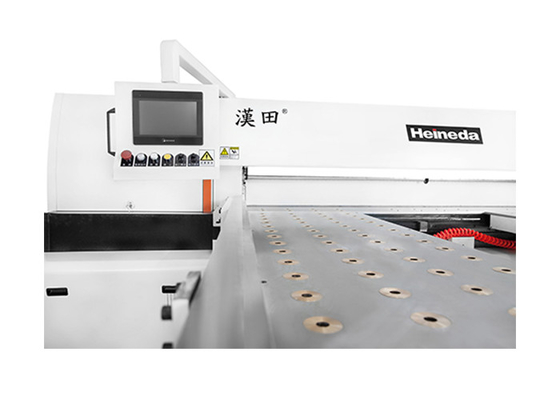

d. Touch Screen | Bedienfeld
Elektrisches System nimmt den Bedienfeld- und Screen-Entwurf an, einfach zu benützen, hohe Leistungsfähigkeit. Steuern Sie den Schalterknopf und den Notausknopf auf dem Bedienfeld, um die Operation des Betreibers zu erleichtern. Alle Steuerknöpfe sind- auf Touch Screens, können durch die Funktionsknöpfe im Touch Screen durchgeführt werden intuitiv, und diese Maschine verwendet auch einen Arbeitsplatzentwurf, vorwählen den Arbeitsplatz auf dem Touch Screen, solange Sie das Sägen einer ReihenBlatthöhe und das Sägen, nahe bei dem Blatt, dann der Presse der Lauf auf dem Touch Screen einstellen. Die Position des Sägens ist nur in der Position der Blatthöhe, die nicht nur den sägenden Zyklus verringert, aber auch die sägende Leistungsfähigkeit des Reihenblattes verbessert.
e. Kühlsystem
Es benutzt Gemüseschneidöl, energiesparendes und umweltfreundliches, Zwangsöl durch Kühlsystem, und den abkühlenden Ölnebel, Kühlwirkung.
f. Haupttabelle:
Das Hauptarbeitsblatt ist eine sich hin- und herbewegende Tabelle, und die kupferne Tragfläche wird auf der Platte des kolloidalen Chromüberzuges abgeschafft. Wenn die Haltbarkeit erhöht wird, wird die Arbeits-Leistungsfähigkeit des Plattenmaterials auf den Arbeitskräften auch verbessert.
G. Floating Station:
1. Sich hin- und herbewegende Werktischgröße: 1520 Millimeter (langes) X.500 Millimeter (Breite) X2.
2. Die Oberfläche der sich hin- und herbewegenden Tabelle wird mit einer Platte der Hartverchromung ausgerüstet, und die sich hin- und herbewegenden Perlen der kupfernen Luft werden ausgerüstet, ist die wahre Rundung genug, und zu lecken ist nicht einfach, der beste Auftrieb wird blind gemacht vom Staubeindringen.
Bedeutende Einkaufsliste
Seriennummer | Name | Ursprung |
1 | Servomotor | Japan Panasonic |
3 | Gehender Reduzierer Sawhead | Inländische Produktion |
4 | Motor | Dongyuan |
5 | Elektrische Komponente | Schneider/inländisches |
Verpacken, Transport
1. Das Verpacken der Ausrüstung sollte Langstreckentransport, die mehrfache Behandlung und Speicherbedarf erfüllen. Das Verpacken sollte robust sein, zuverlässig, rostfest, die Feuchtigkeit, diebstahlsicher.
2. Einfach zu verlieren, zeigen spezielle Spreizer, Berufswerkzeuge, etc., einzeln verpackt zu werden und den Namen des Charakters und einfach-zu-weg an.
3. Wegen des Verlustes, des Defektes, der Form, des Rosts, der Feuchtigkeit und der Defekte wie des Verkäuferpakets und -transportes, ist der Verkäufer für Reparatur, die Ergänzung oder das Ersetzen verantwortlich.
4. Der Beförderungsentgeltverkäufer wird bereitgestellt.
FAQ
Q: Sind Sie Hersteller?
: Ja haben wir unsere eigene Fabrik und wir versprechen Großverkäufe zu einem konkurrenzfähigen Preis. Willkommen, zum unserer Fabrik jederzeit zu besichtigen.
Q: Kann ich eine Maschine entsprechend meinen eigenen Anforderungen erhalten?
: Sure.We nehmen Soem und ODM an.
Q: Dieses, das erste mal ich diese Art der Maschine verwende, ist ist es einfach funktioniert?
: Es gibt Führervideo, das zeigen, wie man Maschine benutzt und englische Betriebsanleitung Ihnen mit Maschine schicken. Wenn es noch gibt, haben Sie jede mögliche Frage, wir zur Verfügung stellt freien professinal Führer für Sie, bis Sie Maschine gut benutzen konnten.
Wenn Sie nicht die Maschine gefunden haben, die Sie benötigen, zögern Sie nicht, mit uns auch in Verbindung zu treten. Wir tun gut, um Ihnen den besten Vorschlag zu geben.
