Energiesparende CNC-Bandsägen, die Aluminiumlegierung 500-2000m/min schneiden

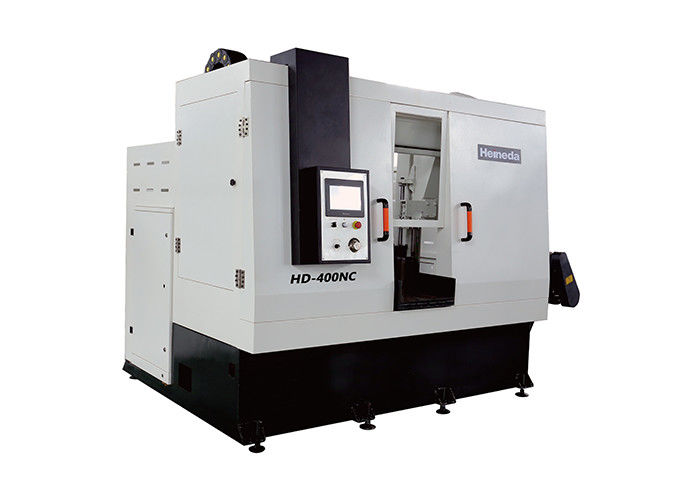

HD-400NC horizontales Hochgeschwindigkeitsband sah Maschinen-Ausschnitt-Aluminiumlegierung

Produkt-Beschreibung

Diese Maschine kann sah verschiedene Aluminiumrundeisen der barren- und Aluminiumlegierung. Sie hat die Vorteile der hohen Geschwindigkeit, der hohen Leistungsfähigkeit und hohen des Werkstückes, die Genauigkeit schneidet.

Fütterungsklammernservo längenkonstanter Mechanismus wird aus dem Abschnittstahl und mittlerer Platte verfasst, die geschweißt werden, gemildert sind und sandgestrahlt sind und dann maschinell bearbeitet sind und zusammengebaut sind. Feldart wechselseitige synchrone zentrierende hydraulische Klammer, die bis 380 in den runden Stangen festklemmen kann und Zweiwegschraubenstange annimmt. /Hydraulic-Motor, zum des Zentrierens und des Festklemmens von Aktion, der Fütterung und des Bearbeitens zu erzielen wird durch Servogangmotor/lineare Laufschienegruppe/Kugelumlaufspindel abgeschlossen und die Funktionen des langsamen Anfangs und des langsamen Halts und den maximalen Anschlag hat.

Das Sägebogenaufzugservozufuhrsystem wird aus einem Servomotor des gangs 2.0kw, einem Doppelspaltenführermechanismus, einer linearen Laufschiene/Schieber/Kugelumlaufspindel und einem zusätzlichen Hebebühnezylinder verfasst.

Sägegurt-Führerrad nimmt oberes an und untere Sätze der linken und rechten Führerpräzisionsrollen und des Wolframstahls sahen Schutzträgerrad. Es kann 55HRC, mit hoher Führerverschleißfestigkeit erreichen, und das zurückziehende Rad des Wolframstahls sah trägt hauptsächlich den Widerstand während des sägenden Prozesses und die Kontaktfläche des sägenden Gurtes ist beim Laufen an der hohen Geschwindigkeit einheitlich.

Technische hauptsächlichparameter der Ausrüstung

●Maximale sägende Fähigkeit: 400 (Millimeter)

400x400

●Sawlers-Durchmesser: Runde 2 φ700 x (Millimeter)

●Sägegeschwindigkeit: 500 | 2000 m/Minute (variable Frequenzgeschwindigkeit)

●Sawdow-Vorschubgeschwindigkeit: 100 | 2000mm/Minute (justiert entsprechend sägenden Materialien und Spezifikationen)

●Sägebandgröße Millimeter: 7050L × 34W × 1.1t (harte Legierung sah)

●Schnitt der Stärke Millimeter: ≤ 2

●Nehmen Sie die Steigung: ° ≤0.5

●Reparierengenauigkeit Millimeter der Länge: ± 1

●Das Sägen ist nicht flach Millimeter: <>

●Sägestreifenleben m2: 50-150

●Sägeoberflächenrauigkeit μm: ≤ 50

●Schnittführungscm2/Minute: 500 | 1500 (die Leistungsfähigkeits-Einheit, Querschnittsfläche innerhalb der Einheitszeit schneiden schneiden)

●Geräuschindex: ≤ 85dB

●Sägebandart: einzelner liegender hydraulischer Spanner/Entspannung

●Einfügungsmodus: hydraulischer Antrieb

Arbeitsparagraphgrundhöhe: 770mm

●Sicherheit:

Der defekte Bügel ist die Druckmess Spannung, und der Druck ist, das pneumatische hydraulische Bremsgerät, die Sägereise stoppt Rotation anormal.

Das bullfin wird beim gegenwärtigen Überlastschutz angenommen.

Der Sägegurtoberarm hat eine Auffahrschutzfunktion.

1,1 Ausrüstungs-Name

HD-400NC Rundenstange horizontales Hochgeschwindigkeitszigza sägende Einheit

Gebrauch mit 1,2 Geräten

Hauptsächlich verwendet für Ernte der Aluminiumbarren- und Aluminiumlegierung.

Vielzahl und Spezifikationen mit 1,3 sägende Produkten

●Legierungsart: 1 Aluminiumlegierung ××× -7 ××× Reihe

1,5 Hauptmerkmale sägende Einheit

Materialverbrauch weniger/sägendes Leistungsfähigkeits-Hoch/Betriebskostentief/Sicherheitsschutz-vollständige Auswahl/-energieeinsparung. Umweltschutz

1,6 Energiemedienanforderungen und -verbrauch

●Energiemedienbedingungen

Energie: Dreiphasenwechselstrom

Spannung: AC380V-± 10%

Frequenz: 50Hz ± 2%

●Druckluft: Allgemeine industrielle Druckluft

Luftdruck: 0,4 MPa | 0,6 MPa (Ausrüstungshat selbst Luftquellzugangspunkt Druckregelungsfilter)

Flugverkehr: ≥ 3 m³/h

Luftqualität: Filtration und Trockner

●Ausrüstungsoperationsumweltanforderungen

Die höchste umgebende Temperatur: 45 ° C

Minimale umgebende Temperatur: -10 ° C

Relative Luftfeuchtigkeit: <67>

●Energie- und Medienverbrauch (Energieverbrauch und Medien während der normalen Anlagenbedienung werden in Tabelle 2-1 gezeigt)

Energie der Tabelle-2-1 und Medienverbrauch berechnet durch Theorie

Der Ausrüstungsdurchführungsstandard

Metallschneidende allgemeine technische Zustände GB/T 9061-2006

Allgemeine technische Bedingungen für metallschneidendes schweißendes JB/T 9873-1999

Horizontale Parameter JBT4318.2-2002 des Band-Säge-Bett-Teil-2

Horizontale Genauigkeitsprüfung JBT4318.3-2002 des Band-Säge-Bett-Teil-3

Horizontale technische Zustände JBT4318.4-2002 des Band-Säge-Bett-Teil-4

Allgemeine technische Bedingungen für metallschneidendes Hydrauliksystem JB/T10051-1999

Industriemaschinen und Elektrogeräte, das erste Teil der allgemeinen technischen Zustände GB/T 5226,1

Maschinensicherheitsschutz GB 16454

Elektrisches System GB 5226,1

Ausrüstung alle Komponenten und verschiedenen Instrumente von verschiedenen Instrumenten sind alle Einheiten der Einheiten (Si); die Hauptkomponenten der Ausrüstung umfassen mechanisches, elektrisch und elektronische Geräte, sind die zuverlässigen Sicherheitsgarantien, zum des Schadens der Fehler oder der versehentlichen Unfälle zu verhindern.

Produktanzeige

Unternehmensprofil
Bekannt als der genaue Sägemaschineplanlieferant, develûped Heineda von der traditionellen Ausrüstung, halb--autocontrol Maschinerie zur automatischen Maschinerie der digitalen Steuerung und wird von über 100 Arten von selbst- - erforschte anddeveloped Ausrüstung besessen. In der Herstellung der genauen sägenden Maschinerie des Aluminiums, haben Heineda-Produkte wonrecognition von einer Reihe von Luftfahrt-, Militär- und Zivilgeräteherstellern im China-Festlandmarkt.

Heineda hängt von der Forschung und Entwicklung Mitte in Xinbei-Stadt, Taiwan ab, macht Einblick in die marketdemands und in die neuen Technologien jederzeit und macht konstante Verbesserung in den Produktionsverfahren andapplication Technologien; nimmt das Unternehmenskonzept „der nachhaltigen Innovation, des ewig Geschäfts“ und des Ziels von Kunden-Zufriedenheit 100% an und fördert die Entwicklung der China- Fertigungsindustrie.
