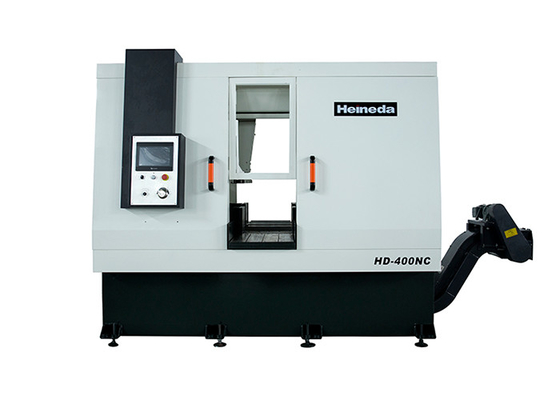

2mm Schnittstärke CNC-Bandsäge-Maschinen-schnelle Geschwindigkeit HD-400NC

HD-400NC Aluminiumlegierungs-Rundeisen-horizontale Band-Hochgeschwindigkeitssäge

Produkt-Beschreibung

Die Struktur der Bandsägemaschine umfasst einen unteren Sitz; ein Bettkörper, eine Spalte; eine Lenkvorrichtung; ein Sägestrahl und ein Getriebemechanismus; ein Spanngerät; ein Fütterungsrahmen; ein Werkstückfestklemmen; ein hydraulisches Kraftübertragungssystem; ein elektrisches Kontrollsystem;

Die Funktionen der sechs Hauptteile der horizontalen Bandsägemaschine sind, wie folgt:

1. Die Basis. Die Basis der Bandsägemaschine ist im Allgemeinen eine kastenförmige Struktur, die mit Stahlplatten geschweißt wird. Das Bett und die Spalte werden auf der Sägemaschine geregelt. Der innere Hohlraum der Sägemaschinebasis hat viel Raum. Die Seite ist der elektrische Knopfschaltkasten, wird der Hohlraum mit der hydraulischen Pumpstation, die hydraulische Rohrleitung ausgerüstet, ist die rechte Seite die Wasserpumpe und der abkühlende Schneidflüssigkeitsbehälter;

2. Das Bett. Das CNC-Bandsägemaschinebett wird von Roheisen gemacht und geregelt auf der Basis. Die Bandsägemaschinespalte wird aus einer großen und kleinen Spalte verfasst. Die große Kreisspalte wird als die Führungsschiene benutzt, damit der Sägerahmen auf und ab Bewegung des Sägestrahls stützt und genaue Anleitung sicherstellt. Die kleine Spalte ist eine Hilfsfunktion. , damit das normale Sägen des Bandsägeblattes sicherstellen;

3. Sägeblatt-Führergerät. Das Führergerät des BandeSägeblatts, das auf die Grundplatte des Sägestrahls installiert ist, wird aus den linken und rechten Führungsarmen und den Führerköpfen verfasst, und können die linken und rechten Führungsarme entlang den Schwalbenschwanzzapfen sich bewegen.

Funktionsprinzip
Benutzen Sie manuell den Kran, um die Achse in das Material-Anheben anzuheben und beweglicher Rahmen, den Hubzylinder des Material-Anhebens und des beweglichen Rahmens anzuheben, das Werkstück etwas anzuheben, das Handrad, um das Achsenlinks zu bewegen und Recht zu drehen, justieren die Länge und die Größe der Achse auf die richtige sägende Position und finden die sägende Position. Nach dem Positiv wird das Anheben und der bewegliche materielle füllende Zylinder gesenkt, werden die linken und rechten V-förmigen Kolben zentriert und festgeklemmt, steigt die Sägemaschinefortschritte in die sägende Position und der Sägerahmen schnell ab. Nachdem das Sägen abgeschlossen ist, steigt der Sägerahmen schnell, die Sägemaschinerückzüge, werden die linken und rechten V-förmigen Laster freigegeben, werden die Achsen auf dem Anheben und den beweglichen Rahmen gesetzt, und nachdem das Material manuell angehoben ist, wird das zweite Material in den nächsten Gang angehoben.

1,1 Ausrüstungs-Name

HD-400NC Rundenstange horizontales Hochgeschwindigkeitszigza sägende Einheit

Gebrauch mit 1,2 Geräten

Hauptsächlich verwendet für Ernte der Aluminiumbarren- und Aluminiumlegierung.

Vielzahl und Spezifikationen mit 1,3 sägende Produkten

●Legierungsart: 1 Aluminiumlegierung ××× -7 ××× Reihe

1,4 Hauptmerkmale sägende Einheit

Materialverbrauch weniger/sägendes Leistungsfähigkeits-Hoch/Betriebskostentief/Sicherheitsschutz-vollständige Auswahl/-energieeinsparung. Umweltschutz

1,5 Energiemedienanforderungen und -verbrauch

●Energiemedienbedingungen

Energie: Dreiphasenwechselstrom

Spannung: AC380V-± 10%

Frequenz: 50Hz ± 2%

●Druckluft: Allgemeine industrielle Druckluft

Luftdruck: 0,4 MPa | 0,6 MPa (Ausrüstungshat selbst Luftquellzugangspunkt Druckregelungsfilter)

Flugverkehr: ≥ 3 m³/h

Luftqualität: Filtration und Trockner

●Ausrüstungsoperationsumweltanforderungen

Die höchste umgebende Temperatur: 45 ° C

Minimale umgebende Temperatur: -10 ° C

Relative Luftfeuchtigkeit: <67>

●Energie- und Medienverbrauch (Energieverbrauch und Medien während der normalen Anlagenbedienung werden in Tabelle 2-1 gezeigt)

Energie der Tabelle-2-1 und Medienverbrauch berechnet durch Theorie

Seriennummer	Projekt-Beschreibung	Einheit	Verbrauch	Gebrauch	Anmerkung
1	Strom	KWH	40	Stromversorgung	Wechselstrom 380V 50Hz
2	Druckluft	M3 / h	3	Säge mit dem eckigen Abkühlen und dem Aluminiumhacken	Im Allgemeinen Druckluft
3	Kühlöl	ML/H	40	Sägebandabkühlen	Accu-Schmierölkühlöl

Technische hauptsächlichparameter der Ausrüstung

Seriennummer	Maximale sägende Fähigkeit	400 (Millimeter)
1	Sawlers-Durchmesser	Runde 2 φ700 x (Millimeter)
2	Sägegeschwindigkeit	500 | 2000 m/Minute (variable Frequenzgeschwindigkeit)
3	Sawdow-Vorschubgeschwindigkeit	100 | 2000mm/Minute (justiert entsprechend sägenden Materialien und Spezifikationen)
4	Sägebandgröße Millimeter	7050L × 34W × 1.1t (harte Legierung sah)
5	Schnitt der Stärke Millimeter	≤ 2
6	Nehmen Sie die Steigung	° ≤0.5
7	Reparierengenauigkeit Millimeter der Länge	± 1
8	Das Sägen ist nicht flach Millimeter	<>
9	Sägestreifenleben m2	50-150
10	Sägeoberflächenrauigkeit μm	≤ 50
11	Schnittführungscm2/Minute	500 | 1500 (die Leistungsfähigkeits-Einheit, Querschnittsfläche innerhalb der Einheitszeit schneiden schneiden)
12	Geräuschindex	≤ 85dB
13	Sägebandart	einzelner liegender hydraulischer Spanner/Entspannung
14	Einfügungsmodus	hydraulischer Antrieb
15	Arbeitsparagraphgrundhöhe	770mm

Der Ausrüstungsdurchführungsstandard

Metallschneidende allgemeine technische Zustände GB/T 9061-2006

Allgemeine technische Bedingungen für metallschneidendes schweißendes JB/T 9873-1999

Horizontale Parameter JBT4318.2-2002 des Band-Säge-Bett-Teil-2

Horizontale Genauigkeitsprüfung JBT4318.3-2002 des Band-Säge-Bett-Teil-3

Horizontale technische Zustände JBT4318.4-2002 des Band-Säge-Bett-Teil-4

Allgemeine technische Bedingungen für metallschneidendes Hydrauliksystem JB/T10051-1999

Industriemaschinen und Elektrogeräte, das erste Teil der allgemeinen technischen Zustände GB/T 5226,1

Maschinensicherheitsschutz GB 16454

Elektrisches System GB 5226,1

Ausrüstung alle Komponenten und verschiedenen Instrumente von verschiedenen Instrumenten sind alle Einheiten der Einheiten (Si); die Hauptkomponenten der Ausrüstung umfassen mechanisches, elektrisch und elektronische Geräte, sind die zuverlässigen Sicherheitsgarantien, zum des Schadens der Fehler oder der versehentlichen Unfälle zu verhindern.

Gerätzusammensetzung und charakteristische Beschreibung

Metallschneidende allgemeine technische Zustände GB/T 9061-2006

Allgemeine technische Bedingungen für metallschneidendes schweißendes JB/T 9873-1999

Horizontale Parameter JBT4318.2-2002 des Band-Säge-Bett-Teil-2

Horizontale Genauigkeitsprüfung JBT4318.3-2002 des Band-Säge-Bett-Teil-3

Horizontale technische Zustände JBT4318.4-2002 des Band-Säge-Bett-Teil-4

Allgemeine technische Bedingungen für metallschneidendes Hydrauliksystem JB/T10051-1999

Industriemaschinen und Elektrogeräte, das erste Teil der allgemeinen technischen Zustände GB/T 5226,1

Maschinensicherheitsschutz GB 16454

Elektrisches System GB 5226,1

Ausrüstung alle Komponenten und verschiedenen Instrumente von verschiedenen Instrumenten sind alle Einheiten der Einheiten (Si); die Hauptkomponenten der Ausrüstung umfassen mechanisches, elektrisch und elektronische Geräte, sind die zuverlässigen Sicherheitsgarantien, zum des Schadens der Fehler oder der versehentlichen Unfälle zu verhindern.

Gerätzusammensetzung und charakteristische Beschreibung

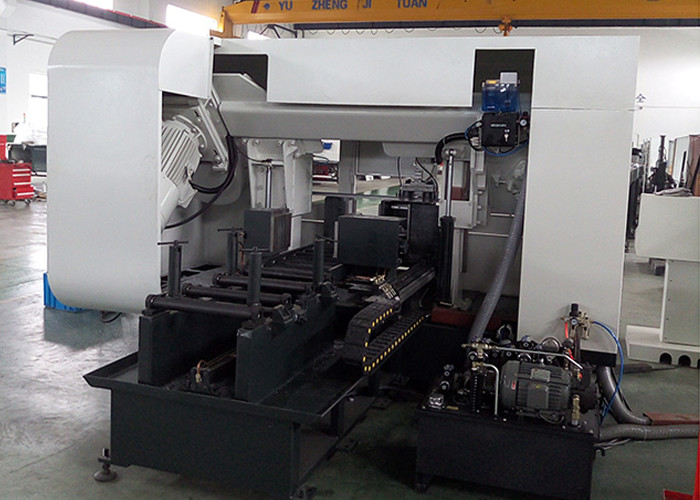

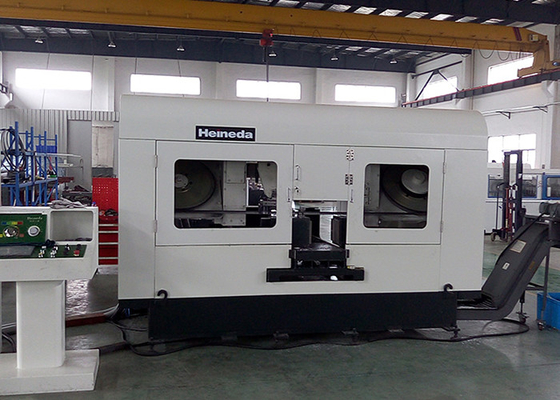

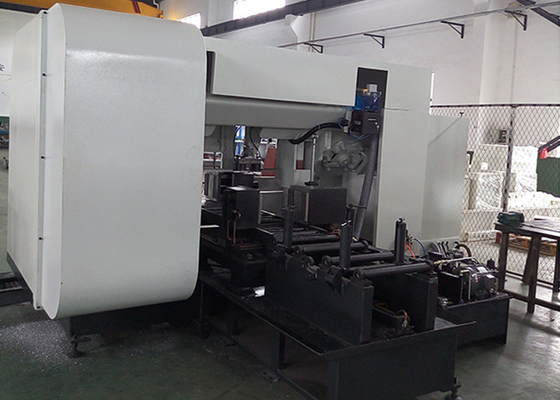

Ausrüstungszusammensetzungsprofil:

Die Ausrüstung wird aus einer sägenden Bandsäge, Hydrauliksystem, ein Sägeband verfasst, das Gerät schmierend abkühlen, ein Chip, der Gerät übermitteln, ein Sicherheitsschild, ein elektrisches und Automatisierungskontrollsystem und dergleichen.

3,1 gesägte Säge-Maschine

●Die Gurtsäge wird aus einer Basis, einem Sägen, einem Sägerad, einem Getriebeteil, einem Zufuhrsystem, einem Bettteil, einem Bandspannmechanismus, einem Arm und den linken und rechten Führerradmechanismen verfasst.

●Basis und sägender Teil: Das Blatt wird mit einem Stahlblech und wird behandelt zurück zu dem Feuer geschweißt und behandelt. Sandstrahlende Oberflächenbehandlung, Präzisionsbearbeitung, guter Strukturentwurf, schöner Auftritt;

●Sägeradabschnitt: Er wird von importierter harter Aluminiumplatte (7075-T61) gemacht und ist fertig, und die Kante wird durch eine Tasche vulkanisierte Gummi geführt. Sie kann Operationsgeräusche verringern; das Sägerad läuft mit einer glatt Gleichgewichtskorrektur und glatt dreht und langem Leben.

●Getriebeabschnitt: Angetrieben durch den variablen Motor Datongs, durch die synchrone Flaschenzugstruktur, wird die Energie dem aktiven Flaschenzug übermittelt, und der Sägegurt ist Hochgeschwindigkeitsoperation. Die Übertragungseffizienz ist hoch und stabil. Die Geschwindigkeit ist 500-2000m/Minute, ist der Drehzahlbereich groß und kann dem Sägeschnitt einer Vielzahl der Grade von Aluminiumlegierung angepasst werden;

●Zufuhrsystem: Das Zufuhrsystem wird durch hydrostatischen Druck gefahren, und die Vorschubgeschwindigkeit ist 0-2 m/Minute, stepless Geschwindigkeitsregelung.

●Sawdow steigt: Gebrauchsdoppelt-Neigungsspalte und lineare Diastruktur als anhebende Bahn, zwei-angeschwemmte Anleitung auf der Sägebandantriebsseite und die Sägeband, die Seite festzieht, nimmt einen Einzelstrangführer an. Das lineare Dia ist HGW45/HGW35.

●Bettabschnitt: Die Betttabelle wird von HT300 gemacht. Zusätzlich zum Gewähren der genügenden Unterstützung für die materielle Säge, gibt es auch einen Satz hydraulische Klammern für einen Satz örtlich festgelegte Positionen, dadurch es definiert es den sägenden materiellen Schlagmann, um zu garantieren, dass das Sägen stabil ist.

●Sägespannmechanismus: Sägespannmechanismus wird durch das hydraulische Fahren gefahren, unter Verwendung des elektrischen Verbindungsmanometers, zum des Spannungswertes anzuzeigen und Haben einen defekten Bandschutz;

●Lenkvorrichtung Sawband: Verwenden Sie das links und die rechte Gruppe von sawband Führer. Jede Gruppe des Führers, den Rad 4 justierbare Führerrollen, das Radmaterial befestigte, wird vom Baustahl der Legierung (15CrMo), karburiertes Oberflächenc$löschen, Härte 50-55 hrc gemacht, sich fehlt gut haltbar, und der Streifenabschnitt wird mit dem Reiben behandelt und darüber hinaus stellt die Führergenauigkeit sicher, gibt es einen Wolframstahlring in der Sägerückseite, die genügende Unterstützung dem Sägeband während des Sägens gewähren kann, und kann die Wirksamkeit der Sägebanderschütterung verringern. Der Führer bedeutet wird angebracht am örtlich festgelegten Arm und der bewegliche Arm, entworfen, um die Struktur zu justieren, die örtlich festgelegte Armee ist als Integral entworfen, angebracht am Schieber, damit die 2 Spalten unter der Basis und dem örtlich festgelegten Armeearm angeschlossen werden, Form stabile Rahmenkonstruktion, um genügende Unterstützung zu gewähren, um zu garantieren, dass das Sägen häufig sinkt und Erschütterung verringern kann.

●Vollautomatisches Fütterungssystem: Vollautomatische Formsägemaschine mit Fütterungsbett, mit 1 Gruppe hydraulischen Klammern auf dem Fütterungsbett, nach der Fütterung, die Auflage, die Material, durch den Hydrozylinder fährt die Zufuhrklammer auf seinem Bahn Vorschub festklemmt und kann mehrfache Zeiten eingezogen werden. Der Vorteil ist, dass vollautomatische Festlegung unbeaufsichtigt ist, kein Bedarf an der manuellen Intervention. Defektes Genauigkeit ± 1 Millimeter.

Hydrauliksystem 3,2

●Service-Gegenstand: Das Sägeband wird gespannt und sägt in und klemmt, automatisches Schaltgetriebe fest.

●Hauptmerkmale:

Unabhängige Pumpstation, zentralisierte Magnetventilsteuerung.

Zusätzlich zur Schlauchverbindung wird Stahlrohr angeschlossen, und der Druckverlust wird effektiv verringert.

●Technische hauptsächlichparameter:

Systemdruck 7MPa

Funktionsdruck 5-6MPa

Hydrauliköl des Funktionsmediums ISO46 Antimühl

Bearbeiten Sie Temperatur 10 ° C -55 ° C

Kühlbetriebwindkühlvorrichtung

Geräusche ≤80dB

3,3 abkühlendes Schmierungsgerät des Sägebands

●Annahme eines Gas-artigen aerosolic abkühlenden Gerätes.

●Es wird hauptsächlich aus Öltanks, Luftpumpen, Impulsprüfern, Düsen, Magnetventilen und dergleichen verfasst.

●Nachdem das Gerät durch die Druckluft, nach Mischluft und Kühlöl gefahren wird und den Sägezahnteil des Sägegurtes sprüht und die Oberfläche von der Oberfläche den Ölfilm produzieren, die Hitze schnell verteilen lässt, die während des Schnittes erzeugt wird, dadurch es sicherstellt es hohe Leistungsfähigkeit und hohe Oberflächengenauigkeit.

2 Eigenschaften: einheitlicher Spray, gute Kühlwirkung, verbessern sah Leistung

Verbessern Sie die Nutzungszeit des Sägeblatts

Verbessern Sie die Glattheit der sägenden Oberfläche

Verringern Sie die Abnutzung des Chipsystems

Kühlöl ist eine Betriebsextraktion, ungiftig und harmlos

Chip 3,4, der Gerät übermittelt

●Der Innenraum der Sägemaschine benutzt einen Schieber, um Aluminium zu nehmen und zum Aufzug heraus zu schieben.

●Der sägende Bereich verwendet Blechanleitung und -schutz, und das Aluminium gehackt von den Sägen wird zu eingeführt

3,5 Sicherheits-Schutz

●Integraler Schutz, verhindern Aluminiumzerhacker und Ölnebelspritzenverschmutzung.

●Es gibt eine Wartungstür vor und nach dem Schild, das für tägliche Wartung und Ersatz des Sägegurtes bequem ist. Aller Wartungstürbeschlagendschalter, die Tür öffnet alle PLC-Ausgangsleistungsversorgungen. Gleichzeitig wird das Warnsignal auf dem Touch Screen und entsprechend dem entsprechenden Schalter angezeigt.

3,6 elektrisches und Automatisierungs-Kontrollsystem

●Boden-stehender elektrischer Schaltschrank, unabhängige Last und unmittelbarer Endbestätigungsknopf

●Schaltschrank-Macht Wechselstrom: 380V/50Hz Dreiphasen4 Linie DC: 24V

●Unter Verwendung des programmierbaren Prüfers (PLC) zum der prozesskontrollierten und programmierbaren menschlichen Schnittstelle (HMI) für Produktionsverfahrenparameterinput durchzuführen, hat Mensch-Maschine-Schnittstelle Parametereinstellungen, Datenanzeige, wichtiger DatenKennwortschutz, Störungswarnung, Störungsanzeige, Problemdiagnose Eigenschaften.

●Das Gerät hat die manuellen und automatischen Kontrollfunktionen.

●Der funktionierende Diskettenknopf des Gerätes benutzt einen Schneider-Knopf, wasserdicht, staubdicht, außer dass es gibt symbolische Anweisungen und angezeigt in der Farbe.

●Reservierter ComputerDFV-Anschluss.

●Trennungsentwurf mit dem Schaltschrank (wasserdicht)

7,5 Ausrüstungs-Arbeitsbereich: Erfordert Werkzeugmaschinen für Langzeitstabilität im folgenden Arbeitsbereich.

7.5.1 Energie: AC380V-± 10%, ± 50Hz 1 Hz.

7.5.2 umgebende Temperatur: 5 | 40 ° C.

7.5.3 relative Luftfeuchtigkeit: <85>

7.5.4 Druckluftdruck: 0,5 | 0,8 MPa.

Sicherheit der Ausrüstung 7,6

7.17.1 sollte Ausrüstung Überlastschutz, persönliche Schutzgeräte und Notabschaltungsknöpfe haben.

7.17.2 sollte Ausrüstung mehr als 16 Stunden lang ohne Ausfall verfügbar sein.
