Hochgeschwindigkeits-horizontale Bandsäge verbraucht weniger Material
Leistungsmerkmale der Werkzeugmaschine
1Diese Maschine kann verschiedene Aluminiumbarren und Aluminiumlegierung runden Stangen sahen. Es hat die Vorteile der hohen Geschwindigkeit, hohe Effizienz und hohe Werkstück Schneidgenauigkeit.
2Es hat offensichtliche Vorteile wie bequeme Bedienung und Wartung, zuverlässige Leistung, Energieeinsparung und Materialersparnis.und ist in der Maschinenherstellung und in der Wartungsindustrie weit verbreitet.
3. Doppelkolonnenstruktur, um die Führungsgenauigkeit, das stabile und zuverlässige Sägen zu gewährleisten.
4. Die Kiefer sind hydraulisch geklemmt, was für das Klemmen von Materialien, geeignet für das Schneiden von Formenmaterialien, bequem ist.
5Der Übertragungsmechanismus der Bandsäge ist genau ausgeglichen und korrigiert, um die Vibrationen zu verringern, so daß der Sägeband nicht leicht zerbrechen und Zähne ziehen kann.
Name der Ausrüstung

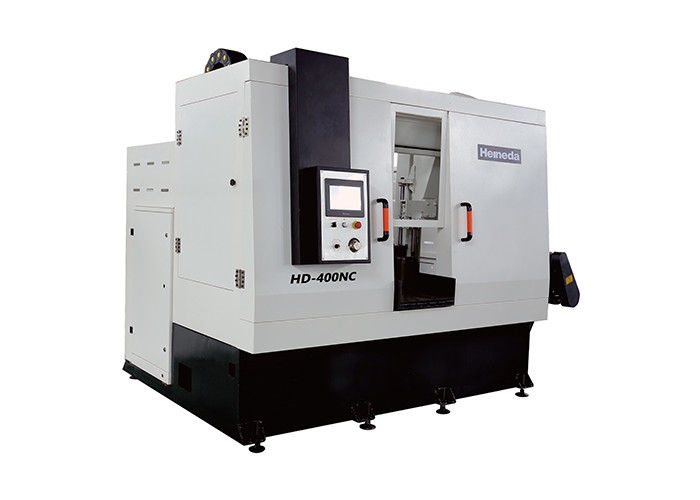

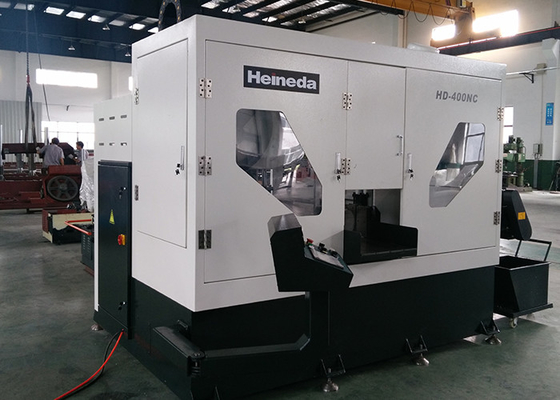

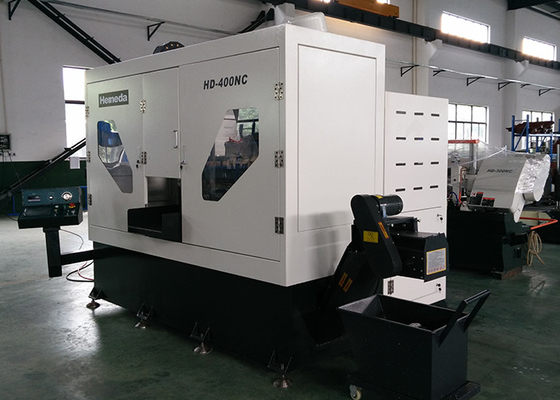

HD-400NC Rundstange Hochgeschwindigkeits-horizontale Zickzauge
Energiebedarf und Energieverbrauch
● Bedingungen der Energiemedien
Leistung: Dreiphasige Wechselstromversorgung
Spannung: AC380V ± 10%
Frequenz: 50 Hz ± 2%
● Druckluft: Allgemeine Druckluft für Industriezwecke
Luftdruck: 0,4 MPa ~ 0,6 MPa (die Ausrüstung selbst verfügt über einen Druckreglerfilter)
Flugverkehr: ≥ 3 m3/ h
Luftqualität: Filtration und Trocknung
● Anforderungen an die Betriebsumgebung der Anlagen
Höchste Umgebungstemperatur: 45 °C
Mindestumgebungstemperatur: -10 °C
Relative Luftfeuchtigkeit: < 67%
● Energie- und Medienkonsum (Energie- und Medienkonsum während des normalen Betriebs der Ausrüstung ist in Tabelle 2-1 dargestellt)
Tabelle 2-1 Energie- und Medienkonsum theoretisch berechnet
Seriennummer | Projektbeschreibung | Einheit | Verbrauch | Verwenden | Anmerkung |
1 | Elektrizität | KWh | 40 | Stromversorgung | Wechselstrom 380 V 50 Hz |
2 | Druckluft | M3 / h | 3 | Säge mit Winkelkühlung und Aluminiumzersplitterung | Generell Druckluft |
3 | Kühlöl | ML / h | 40 | Abkühlung mit Sägeband | Accu-lube Kühlöl |
1.1Verwendung des Geräts
Hauptsächlich zur Zerspanung von Aluminiumbarren und Aluminiumlegierungen.
1.2Variante und Spezifikationen der Sägeprodukte
● Typ der Legierung: 1 × × × -7 × × × Aluminiumlegierung der Serie
1.3Hauptmerkmale der Sägeeinheit
Weniger Materialverbrauch / hoher Sägeeffizienz / niedrige Betriebskosten / Sicherheitsschutz in vollem Umfang / Energieeinsparung.
Haupttechnische Parameter der Ausrüstung
Seriennummer | Maximale Sägefähigkeit | 400 mm |
1 | Durchmesser der Säge | φ700 x 2 Runde (mm) |
2 | Geschwindigkeit der Säge | 500 ~ 2000 m / min (variable Frequenzgeschwindigkeit) |
3 | Schneller Einsatz der Säge | 100 ~ 2000mm / min (nach Sägematerialien und Spezifikationen angepasst) |
4 | Größe des Sägebandes mm | 7050L × 34W × 1,1t (Säge aus harter Legierung) |
5 | Schnittdicke mm | ≤ 2 |
6 | Nehmen Sie die Steigung. |
≤ 0,5 ° |
7 | Längenfestsetzungsgenauigkeit mm | ± 1 |
8 | Das Sägen ist nicht flach mm | < ± 05 |
9 | Lebensdauer des Sägebandes2 | 50 bis 150 |
10 | Sägeoberflächenrauheit μm | ≤ 50 |
11 | Schneidgeschwindigkeit cm2/ min | 500 ~ 1500 (Schneideffizienz-Einheit, Schnittfläche innerhalb der Zeiteinheit) |
12 | Lärmindex | ≤ 85 dB |
13 | Typ des Sägebandes | Einfach liegender hydraulischer Spannungsgerät / Entspannung |
14 | Einfügen | hydraulischer Antrieb |
15 | Arbeitspunkt Bodenhöhe | 770 mm |
Ausführung der Ausrüstung
Allgemeine technische Bedingungen für das Metallschneiden GB / T 9061-2006
Allgemeine technische Bedingungen für das Schweißen mit Metallschneiden JB / T 9873-1999
Horizontales Bandsägebett Teil 2 Parameter JBT4318.2-2002
Horizontale Bandsäge-Bett Teil 3 Genauigkeitsprüfung JBT4318.3-2002
Horizontales Bandsägebett Teil 4 Technische Bedingungen JBT4318.4-2002
Allgemeine technische Bedingungen für die hydraulische Metallschneidungsanlage JB / T10051-1999
Industrieanlagen und elektrische Anlagen, Teil 1 der allgemeinen technischen Bedingungen GB/T 5226.1
Schutz der Maschinensicherheit GB 16454
Elektrische Anlage GB 5226.1
Ausrüstung Alle Komponenten und verschiedene Instrumente verschiedener Instrumente sind alle Einheiten (Si) Einheiten; zu den Hauptkomponenten der Ausrüstung gehören mechanische, elektrische und elektronische Geräte,sind zuverlässige Sicherheitsgarantien, um Schäden durch Fehler oder zufällige Unfälle zu verhindern.
Zusammensetzung des Geräts und Beschreibung der Merkmale
Allgemeine technische Bedingungen für das Metallschneiden GB / T 9061-2006
Allgemeine technische Bedingungen für das Schweißen mit Metallschneiden JB / T 9873-1999
Horizontales Bandsägebett Teil 2 Parameter JBT4318.2-2002
Horizontale Bandsäge-Bett Teil 3 Genauigkeitsprüfung JBT4318.3-2002
Horizontales Bandsägebett Teil 4 Technische Bedingungen JBT4318.4-2002
Allgemeine technische Bedingungen für die hydraulische Metallschneidungsanlage JB / T10051-1999
Industrieanlagen und elektrische Anlagen, Teil 1 der allgemeinen technischen Bedingungen GB/T 5226.1
Schutz der Maschinensicherheit GB 16454
Elektrische Anlage GB 5226.1
Ausrüstung Alle Komponenten und verschiedene Instrumente verschiedener Instrumente sind alle Einheiten (Si) Einheiten; zu den Hauptkomponenten der Ausrüstung gehören mechanische, elektrische und elektronische Geräte,sind zuverlässige Sicherheitsgarantien, um Schäden durch Fehler oder zufällige Unfälle zu verhindern.
Zusammensetzung des Geräts und Beschreibung der Merkmale
Profil der Zusammensetzung der Anlage:
Die Ausrüstung besteht aus einer Sägebandsäge, einem hydraulischen System, einer Sägebandkühlschmiervorrichtung, einer Splitterfördervorrichtung, einem Sicherheitsschild, einem elektrischen und einem Automatisierungssystem,und ähnliches.
3.1 Sägemaschine
● Die Gürtensäge besteht aus einer Basis, einem Sägewerk, einem Sägerrad, einem Getriebe, einem Zuführungssystem, einem Bettteil, einem Bandspannmechanismus, einem Arm und den linken und rechten Führerradmechanismen.
● Basis und Säge: Die Klinge wird geschweißt und mit einem Stahlblech behandelt und wieder zum Feuer behandelt. Oberflächen-Sandstrahlbehandlung, Präzisionsbearbeitung, gute Strukturgestaltung,Schönes Aussehen;
● Sägewerk: Es besteht aus importiertem hartem Aluminium (7075-T61) und ist fertiggestellt, und der Rand wird durch einen Beutel aus vulkanisiertem Gummi geleitet.Das Sägewerk läuft mit einer reibungslosen Gleichgewichtskorrektur, dreht sich glatt und hat eine lange Lebensdauer.
● Übertragungsbereich: Durch den Datong-Variablen Motor, durch die synchrone Schleierstruktur, wird die Energie an die aktive Schleier übertragen, und der Sägeband arbeitet mit hoher Geschwindigkeit.Die Übertragungseffizienz ist hoch und stabil. Die Geschwindigkeit beträgt 500-2000m/min, der Geschwindigkeitsbereich ist groß und kann auf den Sägevorgang verschiedener Aluminiumlegierungen angepasst werden;
● Fütterungssystem: Das Fütterungssystem wird durch hydraulischen Druck angetrieben, und die Fütterungsgeschwindigkeit beträgt 0-2 m / min, schrittlose Geschwindigkeitsregelung.
● Aufsteigen des Sägebandes: Verwendung einer doppelten Neigungspalte und einer linearen Schiebe-Struktur als Aufzugsumlaufbahn, zweispurige Führung auf der Sägebandantriebseite und eine einseitige Führung auf der Sägebandspange.Die lineare Rutsche ist HGW45 / HGW35.
● Bettbereich: Der Betttisch besteht aus HT300. Neben einer ausreichenden Stütze für die Materialsäge gibt es auch eine Reihe hydraulischer Klemmen für eine Reihe von festen Positionen,so wird der Schlag des Sägematerials festgelegt, um die Stabilität des Säges zu gewährleisten.
● Sägeverspannungsmechanismus: Der Sägeverspannungsmechanismus wird hydraulisch angetrieben, wobei der elektrische Anschlussdruckmessgerät den Spannungswert anzeigt und einen gebrochenen Bandschutz aufweist.
● Anlage zur Steuerung des Sägebandes: Verwenden Sie die linke und rechte Gruppe des Sägebandleiters.Oberflächenvergasung, Härte 50-55 hrc, ist gut verschleißbeständig, und der Streifenabschnitt wird mit Schleifen behandelt, um die Genauigkeit des Leiters zu gewährleisten.mit einer Breite von mehr als 20 mm,Das Leitmittel ist auf dem festen Arm und der bewegliche Arm montiert, der zur Anpassung der Struktur ausgelegt ist, die feste Armee ist als Integralauf dem Schieberegler montiert, so dass die 2 Säulen unter der Basis und dem festen Arm verbunden sind,Form stabile Rahmenstruktur, um ausreichend Unterstützung zu gewährleisten, dass das Sägen häufig abnimmt und Vibrationen reduzieren kann.
● Vollautomatisches Fütterungssystem: Vollautomatische Sägemaschine mit Fütterungsbett, mit 1 Gruppe hydraulischer Klemmen auf dem Fütterungsbett, nach dem Füttern das Klemmmaterial,durch den Hydraulikzylinder, der die Zufuhrspange auf der Gleise antreibtDer Vorteil besteht darin, dass die voll automatische Befestigung unkontrolliert erfolgt, kein manueller Eingriff erforderlich ist.
3.2 Hydrauliksystem
● Serviceobjekt: Das Sägeband ist angespannt, in das Sägen, Klemmen, automatischer Fütterungsmechanismus.
● Hauptmerkmale:
Unabhängige Pumpstation, zentralisierte Steuerung des Magnetventils.
Zusätzlich zur Schlauchverbindung ist ein Stahlrohr angeschlossen, wodurch der Druckverlust effektiv verringert wird.
● Haupttechnische Parameter:
Systemdruck 7MPa
Arbeitsdruck 5-6 MPa
Arbeitsmedium ISO46 Hydrauliköl gegen Mühle
Arbeitstemperatur 10 °C -55 °C
Kühlmodus Windkühler
Geräusche ≤ 80 dB
3.3 Schmiervorrichtung zur Kühlung mit Sägeband
● Einführung einer gasförmigen Aerosolkühlvorrichtung.
● Es besteht hauptsächlich aus Ölbehältern, Luftpumpen, Pulsreglern, Düsen, Magnetventilen usw.
● Nachdem das Gerät mit Druckluft betrieben wurde, Luft und Kühlöl gemischt, der Sägezahnteil des Sägebandes gesprüht und die Oberfläche der Oberfläche mit dem Ölfilm versehen wurde,schnell die während des Schneidens erzeugte Wärme verteilen, wodurch eine hohe Effizienz und eine hohe Präzision der Oberfläche gewährleistet werden.
2 Eigenschaften: einheitliche Sprühung, gute Kühlwirkung, verbesserte Sägeleistung
Verbesserung der Nutzungsdauer der Säge
Verbesserung der Glatzheit der Sägeoberfläche
Verringern Sie den Verschleiß des Chipsystems
Kühlöl ist eine Pflanzenextraktion, ungiftig und harmlos
3.4 Splitterfördergerät
● Im Inneren der Sägemaschine wird Aluminium mit einem Schieberegler auf den Aufzug geschoben.
● Der Sägebereich wird mit einer Blechführung und -schutz versehen, und das aus Sägen gehackte Aluminium wird in die Säge eingeführt.
3.5 Sicherheitsschutz
● Integraler Schutz, um Aluminiumhubschrauber und Ölnebelverschmutzung zu verhindern.
● Vor und hinter dem Schild befindet sich eine Wartungstür, die für die tägliche Wartung und den Austausch des Sägebandes geeignet ist.Die Tür öffnet alle PLC-Ausgangs-StromversorgungenGleichzeitig wird das Alarmsignal auf dem Touchscreen angezeigt und entspricht dem entsprechenden Schalter.
3.6 Elektrische Steuerung und Automatisierung
● Elektrische Steuerung auf dem Boden, unabhängige Belastung und sofortige Anschaltknopfbestätigung
● Leistung des Schranks AC: 380V / 50Hz Dreiphasige 4-Leitung DC: 24V
● Mit einem programmierbaren Steuergerät (PLC) zur Prozesssteuerung und einer programmierbaren menschlichen Schnittstelle (HMI) für die Eingabe von Produktionsprozessparametern verfügt die Mensch-Maschine-Schnittstelle über Parameter-Einstellungen,Datenanzeige, Passwortschutz für wichtige Daten, Fehlermelder, Fehleranzeige, Fehlerdiagnostik Funktionen.
● Das Gerät verfügt über manuelle und automatische Steuerungsfunktionen.
● Die Schaltfläche des Geräts ist mit einer Schneider-Taste versehen, wasserdicht und staubdicht, mit Ausnahme einer symbolischen Anweisung, die in Farbe dargestellt ist.
● Reservierter Computerkommunikationsanschluss.
● Ein Trennsystem mit elektrischer Steuerung (wasserdicht)
7.5 Arbeitsumgebung der Ausrüstung: erfordert eine langfristige Stabilität von Werkzeugmaschinen in folgenden Arbeitsumgebungen.
7.5.1 Leistung: AC380V ± 10%, 50 Hz ± 1 Hz.
7.5.2 Umgebungstemperatur: 5 ~ 40 °C.
7.5.3 Relative Luftfeuchtigkeit: < 85%.
7.5.4 Druckdruck: 0,5 bis 0,8 MPa.
7.6 Sicherung der Ausrüstung
7.17.1 Die Ausrüstung sollte über Überlastschutz, persönliche Schutzvorrichtungen und Notschaltknöpfe verfügen.
7.17.2 Die Ausrüstung sollte mehr als 16 Stunden ohne Ausfall zur Verfügung stehen.
